由于具有高理論體積能量密度，鉛基陽極在鋰離子電池中具有固定存儲應用的潛力。在這項研究中，通過用氧化石墨烯片網絡涂覆，用乙二胺交聯，改善了PbO的循環性能。碳涂層在200次循環中將電極容量從每循環0.42％降低至0.22％，庫侖效率從96％增加至99％，并通過改善導電性以增加電極的可接近容量。這種低溫碳涂層技術對其他亞穩態和低熔點電活性材料具有潛在的優勢。
Figure 1. 通過將GO吸附到PbO上，然后用EDA處理來合成PbO/dGO的示意圖。

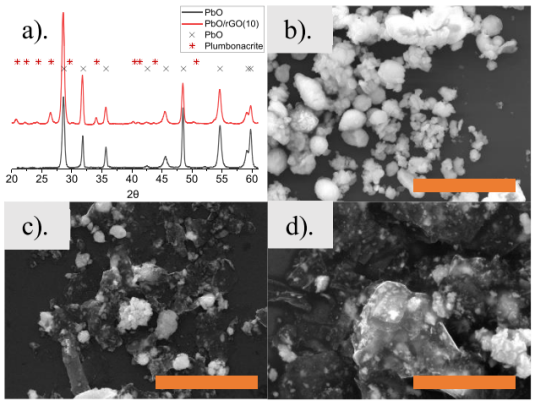

Figure 2. （a）10wt％dGO涂覆的PbO和PbO的XRD圖；（b）PbO微粒，（c）具有5wt％dGO涂層的PbO和（d）具有10wt％dGO涂層的PbO的SEM圖像；所有圖像的比例尺均代表10 μm。

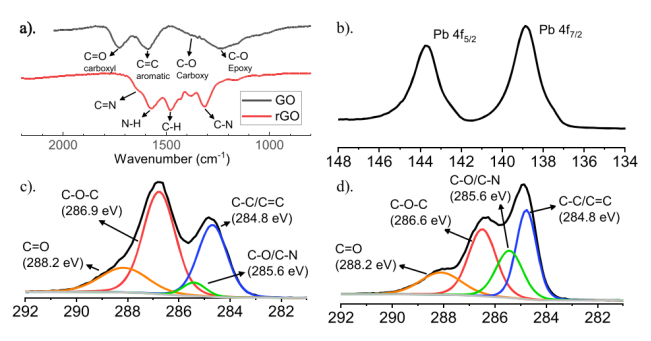

Figure 3. （a）GO和dGO（不含PbO）的FTIR光譜圖；（b）Pb 4f的XPS分析；（c）GO和（d）dGO在C 1s區域的XPS分析。

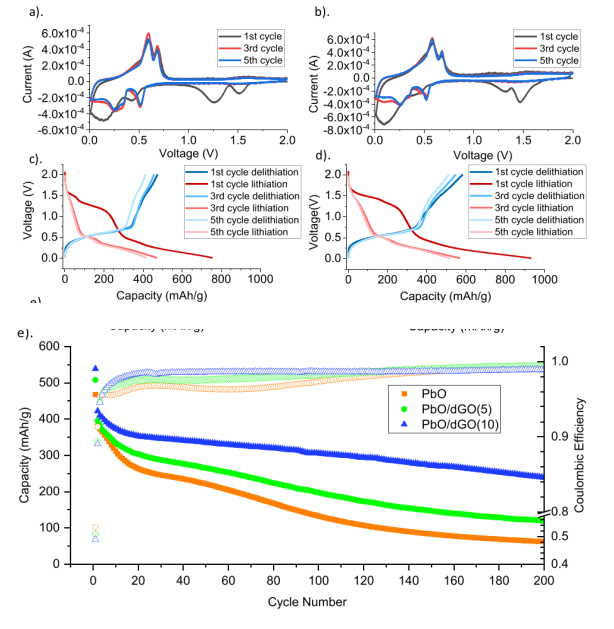

Figure 4. 在0.01和2 V之間, 0.1 mV/s下，（a）PbO電極和（b）PbO/dGO(10)電極的循環伏安曲線；（c）PbO和（d）PbO/dGO(10)的前五個循環的充電/放電曲線；（e）PbO、PbO/dGO(5)和PbO/dGO(10)的長期循環。
相關研究成果于2019年由德克薩斯大學奧斯汀分校C. Buddie Mullins課題組，發表在ACS Appl. Energy Mater.（DOI: 10.1021/acsaem.9b00401）上。原文：Lead Oxide Microparticles Coated by Ethylenediamine-Cross-Linked Graphene Oxide for Lithium Ion Battery Anodes。
