現階段，迫切需要對成型技術有深入的了解，以便精確地調整石墨烯氣凝膠(GA)的孔結構來適應各種應用背景。在本文中，通過使用從-10℃到-196°C冷凍的冰晶模板進行冷凍鑄造，以此調節GA的微觀結構和性能。采用相場模擬方法研究了石墨烯-水系統在冷凍過程中的微觀結構演變。實驗和仿真結果均表明，過冷度是冰晶成核和生長的基礎，并主導了GA的衍生形態。通過將冷凍溫度從-10°C降低到-196°C，GA的孔徑大小從240 μm調控到6 μm，但恒定密度始終保持在8.3 mg cm
-3。快速冷凍澆鑄使GA具有精細的孔結構，因此展現出更好的熱，電和壓縮性能，而緩慢凍結的GA由于形成了連續且呈管狀的石墨烯薄片而具有更好的吸收性能。在-196°C下冷凍的GA表現出最高的楊氏模量327 kPa，其密度與文獻報道的密度相似。這些發現表明，具有可控孔形態GA的各種潛在應用，并且有助于低溫誘導的相分離方法。

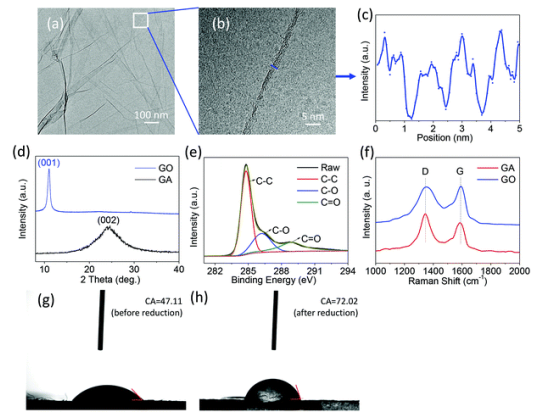

Fig. 1 GO懸浮液的 TEM圖和 HRTEM圖；(c)大塊GO的強度分布圖；(d) GO和GA的XRD圖；(e) GA的c1s XPS譜；(f) GO和GA的拉曼光譜；(g)還原前和 (h) 還原后GO與水的接觸角。

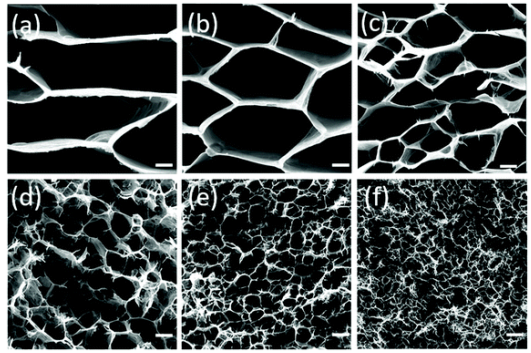

Fig. 2 在不同溫度下凍結的GA多孔網絡結構的SEM頂視圖：(a) -10°C，(b) -20°C，(c)-40°C，(d) -70°C，(e) -100°C，和 -196°C。

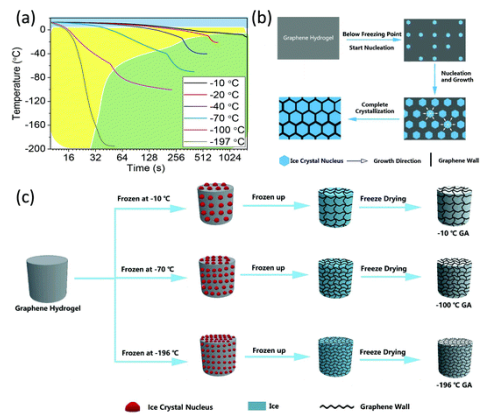

Fig. 3 (a)冰晶結晶過程中GH的溫度變化；(b) GH中冰晶生長的示意圖；(c)不同冷凍條件下GA結晶的示意圖。

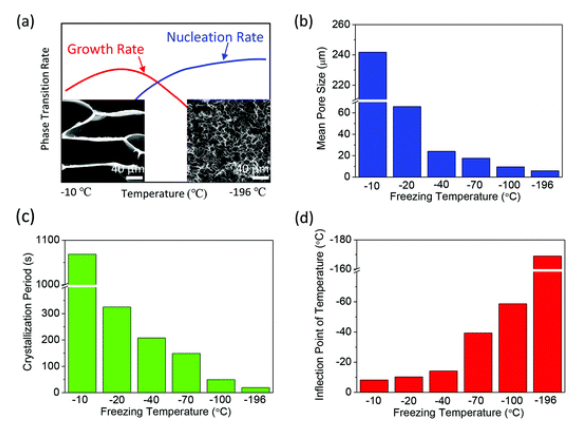

Fig. 4 (a)成核和生長速率隨過冷度的變化；(b)溫度拐點、(c)結晶周期、(d)平均孔徑隨凍結溫度的變化。

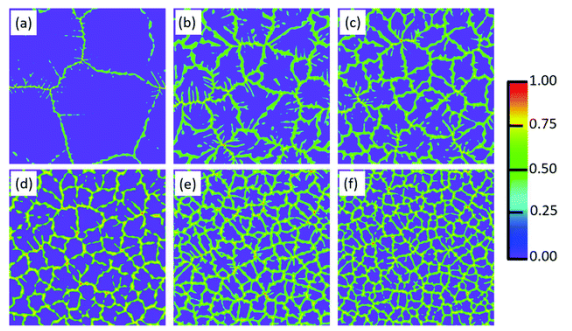

Fig. 5 不同溫度下的等溫凝固模擬結果：(a) -10°C；(b) -20°C；(c) -40 °C；(d) -70°C；(e) -100°C和 (f)-196°C。

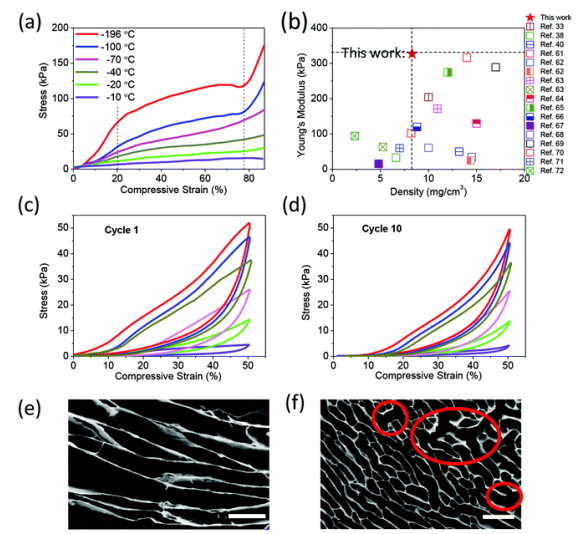

Fig. 6 (a) GA最大應變85%以下的壓縮應力-應變曲線；(b)在−196°C凍結的GA的楊氏模量與當前研究的比較；(c-d) GA最大應變50%以下的壓應力-應變曲線(曲線1、10)。(e)和 GA壓縮后在-10°C和-20°C凍結的SEM圖。

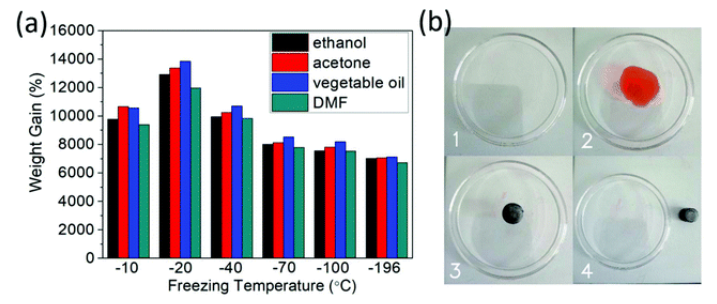

Fig. 7 (a) GA對各種化學溶劑和油的吸附能力；(b)去除用蘇丹紅III染色的乙醇照片。
Fig. 8 在不同溫度下凍結的GA多孔網絡結構的SEM側視圖：(a) -10°C，(b) -20°C，(C) -40°C，(d) -70°C，(e) -100°C，(f) -196°C。

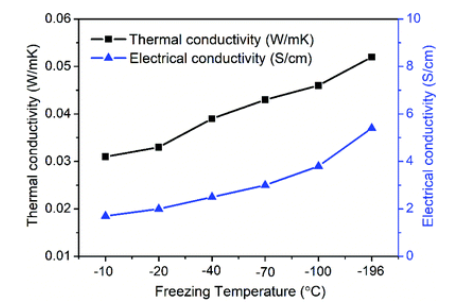

Fig. 9 GA的導熱系數和導電性與凍結溫度的關系。
相關研究成果于2020年由北京科技大學Hailong Zhang課題組，發表在Nanoscale (DOI: 10.1039/c9nr07861d )上。原文：Precise control of versatile microstructure and properties of graphene aerogel via freezing manipulation
