這里，首先通過溶膠-凝膠過程獲得單分散的SiO2@間苯二酚樹脂微球，經HF刻蝕處理獲得中空的碗狀結構，然后將該碗狀結構與醋酸鈷混合，對其進行加熱處理最終制備得鈷修飾的氮摻雜碳碗（Co@NCB）納米結構。其中，鈷在Co@NCB中以Co納米顆粒和CoN4種類兩種形式存在。經測試研究表明，Co@NCB復合物的氧還原性能優于商用Pt/C，其半波電位和穩定性都均得以提升。當Co@NCB用于鋅空電池時，實現了高的開路電壓，出色的功率密度以及良好的穩定性。

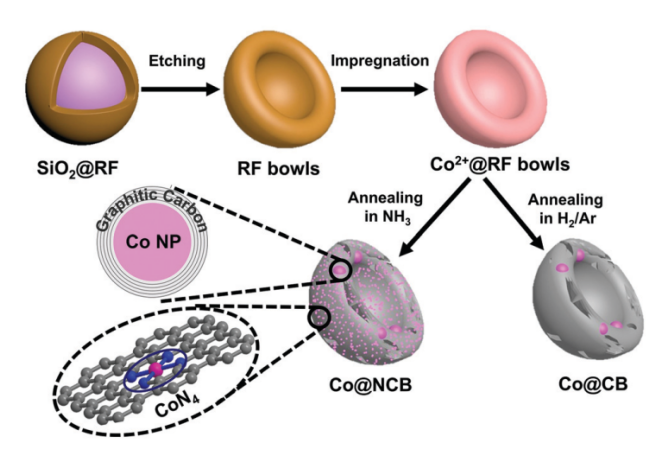

Figure 1.合成制備Co@NCB的示意圖。

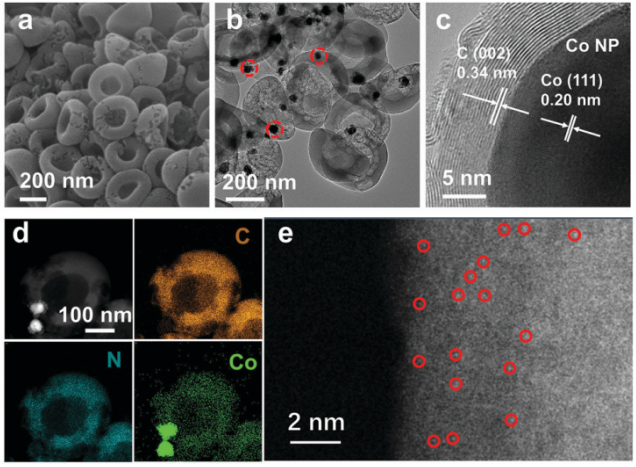

Figure 2. Co@NCB的（a）SEM圖，（b）TEM圖，（c）HRTEM圖，（d）EDX對應的元素分布圖，（e）球差-校正的STEM圖。

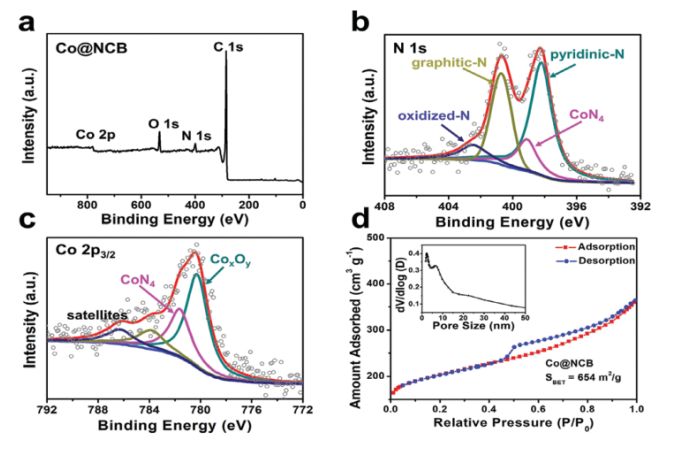

Figure 3. (a)XPS總譜，（b）高分辨N 1s XPS譜，（c）高分辨Co 2p XPS譜，（d）N2吸脫附等溫曲線及相應的BJH孔徑尺寸分布情況。
Figure 4. Co@NCB, CB, NCB, Co@NCB-AT, Co@CB和商業Pt/C (20 wt%)在氧氣飽和的0.1 M KOH電解液中的ORR性能表征。(a）固定掃速下的CV曲線， (b)固定掃速及轉速下的LSV曲線，（c）在加入甲醇時，Co@NCB 和Pt/C催化劑的計時電流響應曲線，（d）長時間計時電流響應曲線。

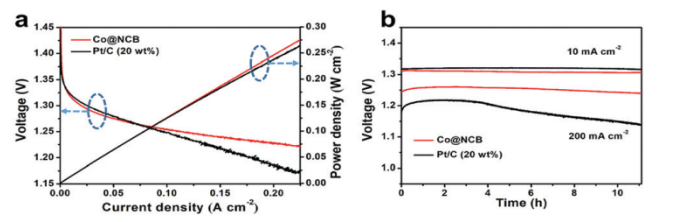

Figure 5. Co@NCB 和Pt/C在鋅空電池中的性能測試。（a）放電極化曲線及對應的功率密度，（b）分別在10和200 mA cm-2電流密度時的恒電流放電曲線。
該研究工作由武漢理工大學的麥立強課題組于2020年發表在Chem.Commun.期刊上。原文：Cobalt decorated nitrogen-doped carbon bowls as efficient electrocatalysts for the oxygen reduction reaction
