馬德里自治大學Iván Brihuega研究組--亞納米級精度石墨烯中的狄拉克準粒子的量子限制

一直以來，無論對于自上而下還是自下而上的方法而言，構建形狀，尺寸和位置都具有納米精度的限制結構都是一項實驗挑戰。此外，Klein隧穿提供了石墨烯電子的逃逸途徑，從而限制了靜電限制的效率。在這里，使用掃描隧道顯微鏡（STM）通過操控大量H原子構建了亞納米精度的石墨烯納米圖案。在選定的區域內以預定的方向和形狀，構建單個石墨烯納米結構。該方法允許隨意擦除和重建圖案，并且可以在不同的石墨烯襯底上實施。STM實驗表明，這種石墨烯納米結構非常有效地限制了石墨烯狄拉克準粒子。在石墨烯量子點中，完美定義的能帶隙高達0.8 eV，發現該尺度與量子點的線性尺寸成反比，這與無質量狄拉克費米子所期望的一樣。

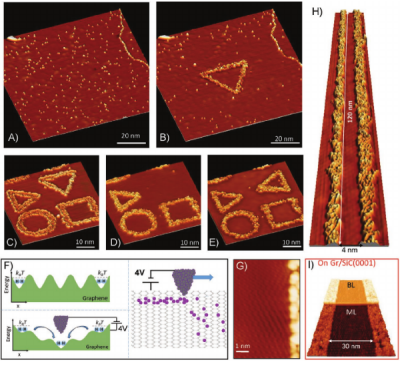

Figure 1. a）宏觀加氫后石墨烯區域的100×100 nm2 STM形貌。b）通過H圖案形成22 nm三角形石墨烯點后，與圖中相同的區域。c-e）連續STM圖像，顯示了該圖案方法的通用性和可逆性。f）H圖案過程的原理示意圖，g）高分辨率STM圖像。H）長度超過100 nm，4 nm寬的納米帶。I）在ML和BL之間30 nm寬納米帶連續圖案化。

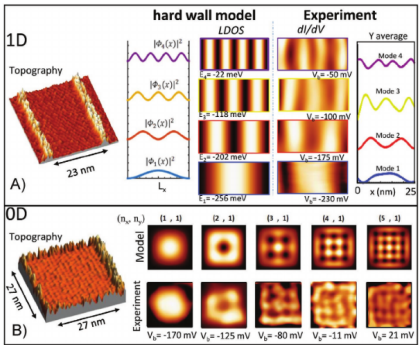

Figure 2. a）在H-圖案化石墨烯納米帶上進行STS實驗。左圖：23 nm寬絲帶的STM圖像。b）在圖案化的石墨烯納米方塊上進行STS實驗。左圖：27 nm寬納米方塊的STM圖像。

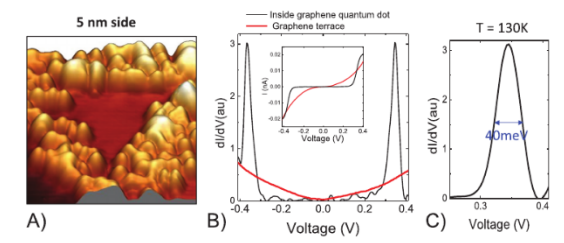

Figure 3. a）電子去耦石墨烯層上制造的5 nm三角形石墨點的STM圖像。b）測量的STS曲線，在130 K處具有相同的尖端，在量子點的中心（黑色曲線）和外部清潔臺階（紅色曲線）。c）dI/dV曲線顯示了第一空束縛態的寬度。

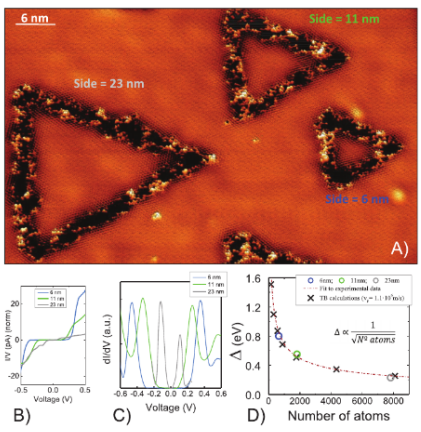

Figure 4. 可調的石墨烯能帶隙。a）85×60 nm2 STM圖像，顯示了在相同石墨烯臺階（不同尺寸）上圖案化的三個三角形石墨烯點。b，c）在140 K下測量的I/V和dI/dV曲線。d）能帶隙對尺寸的依賴性。

相關研究成果于2020年由馬德里自治大學Iván Brihuega研究組，發表在Adv. Mater.期刊上。原文：Quantum Con?nement of Dirac Quasiparticles in Graphene Patterned with Sub-Nanometer Precision。

轉自《石墨烯雜志》公眾號：
