作為石墨烯的納米片段，平均尺寸在2至50 nm之間的石墨烯量子點（GQDs）,由于其出色的特性（例如高電導率、高表面積和在各種溶劑中的良好溶解性）而備受關注。GQDs結合了量子限制和邊緣效應以及石墨烯的特性。因此，GQDs在各個領域（醫(yī)學、能量轉換和能量存儲設備）提供了廣泛的應用。這篇綜述將基于在電池、超級電容器和微型超級電容器中引入GQDs作為電極材料或與活性材料混合作為輔助劑的最新研究。在選定的實例上討論的表格總結了電化學性能。最后，回顧了電極材料隨后的優(yōu)化策略所面臨的挑戰(zhàn)和觀點。預計此次審查將引起人們對功能GQDs材料的廣泛興趣，并促進高性能儲能設備的進一步發(fā)展。

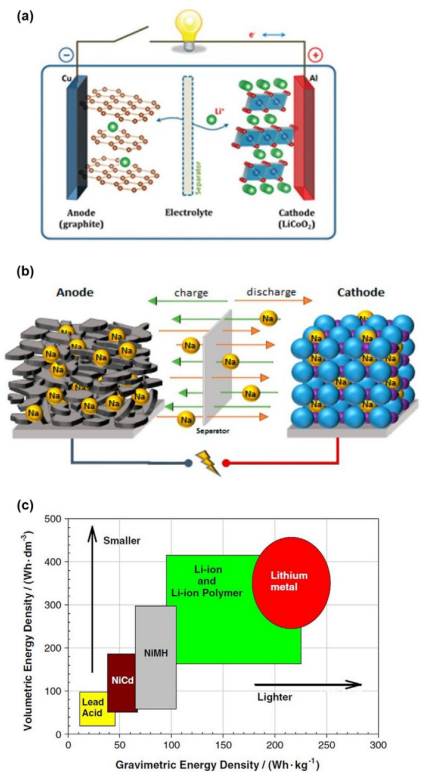

Figure 1. 電池的工作原理示意圖：a）LIBs。b）SIBs。c）普通電池的參數(shù)值范圍（能量密度與重量能量密度）。

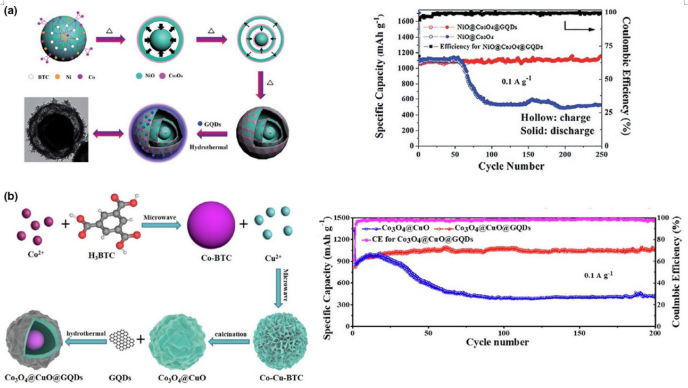

Figure 2. a）多層NiO@Co
3O
4@GQDs微球的制備路線和結構示意圖以及NiO@Co
3O
4和NiO@Co
3O
4@GQDs的循環(huán)能力。b）制備Co
3O
4@CuO@GQDs的示意圖以及Co
3O
4@CuO和Co
3O
4@CuO@GQDs的循環(huán)性能。

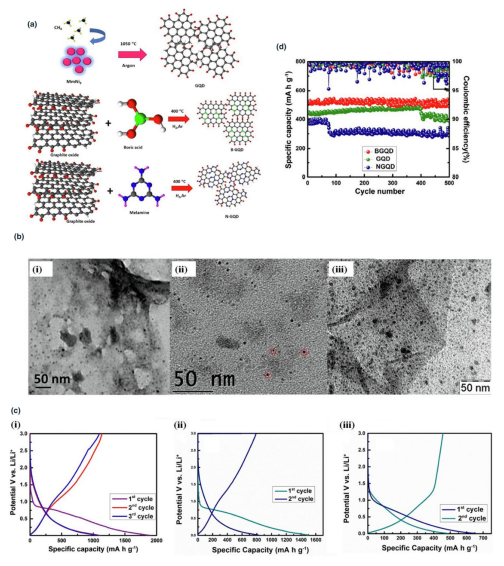

Figure 3. a）B-GQDs、N-GQDs和GQDs的制備路線。b）i）GQDs，ii）B-GQDs和iii）N-GQDs的TEM圖像。c）i）B-GQDs，ii）N-GQDs和iii）GQDs的恒電流充放電曲線。d）B-GQDs、N-GQDs和GQDs在200 mA g
-1時的循環(huán)穩(wěn)定性。

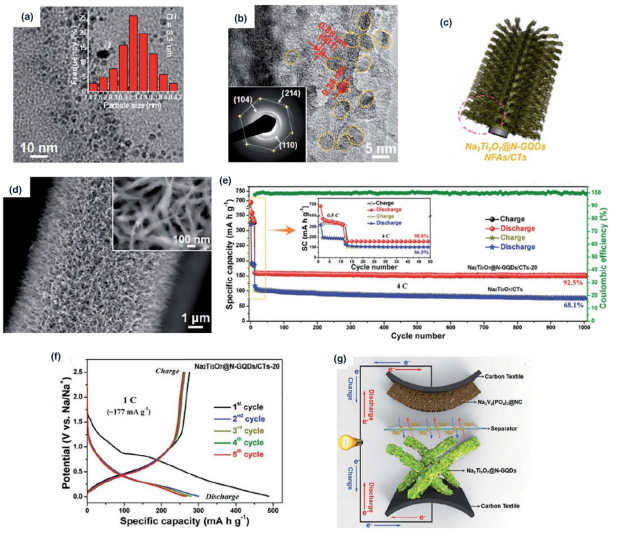

Figure 4. a）N-GQDs的TEM圖像，插圖中有尺寸分布。b）具有FFT模式的NTO@N-GQD NFAs的HRTEM圖像。c）在柔性碳纖維織物上制備的材料Na
2Ti
3O
7@N-GQD NFAs的示意圖。d）Na
2Ti
3O
7@N-GQD NFAs的SEM圖像。e）Na
2Ti
3O
7@N-GQDs/CTs-20和Na
2Ti
3O
7/CT電極的長期循環(huán)性能。f）在Na
2Ti
3O
7@N-GQDs/CTs-20的前五個循環(huán)中，電流密度為1 C時的恒電流充電/放電曲線。g）制作的完整電池的示意圖。

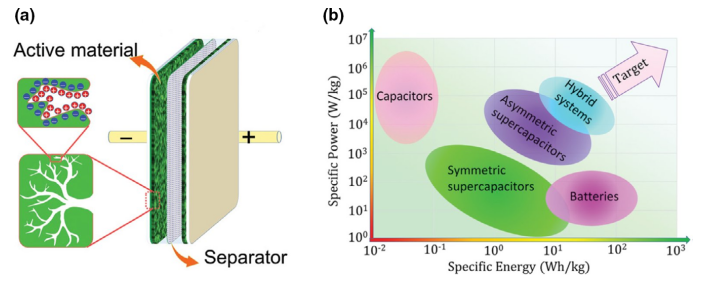

Figure 5. a）超級電容器的示意圖;b）Ragone圖，顯示各種能量存儲設備的比功率與比能量。
相關研究成果于2021年由洛林大學Jean-Jacques Gaumet課題組，發(fā)表在Energy Environ. Mater.（DOI: 10.1002/eem2.12167）上。原文：Recent Advances on Graphene Quantum Dots for Electrochemical Energy Storage Devices。
轉自《石墨烯雜志》公眾號
.jpg)
