鋅離子混合超級電容器(ZIHS)由于其低成本和良好的長周期穩(wěn)定性，是一種很有前途的水相儲能器件。然而，由于鋅的不均勻沉積/剝離，鋅枝晶生長導致穩(wěn)定性差，限制了ZIHS的應用。因此，將石墨烯構建為鋅箔的表層，以抑制凸起的形成，提高ZIHS的循環(huán)壽命。此外，在1 A g-1時，石墨烯@Zn陽極在ZIHS中的循環(huán)壽命至少達到10000次，比鋅箔陽極高出200倍。石墨烯@Zn電極的超長壽命歸因于石墨烯上豐富的活性位點，其用于Zn2+成核和隨后的均勻沉積。重要的是，石墨烯層不僅通過引導Zn均勻沉積來抑制枝晶，還通過阻塞電解液來減少副反應。總的來說，該方法提高了鋅陽極的可逆性和循環(huán)穩(wěn)定性，為大規(guī)模ZIHS的開發(fā)提供了廣闊的前景。

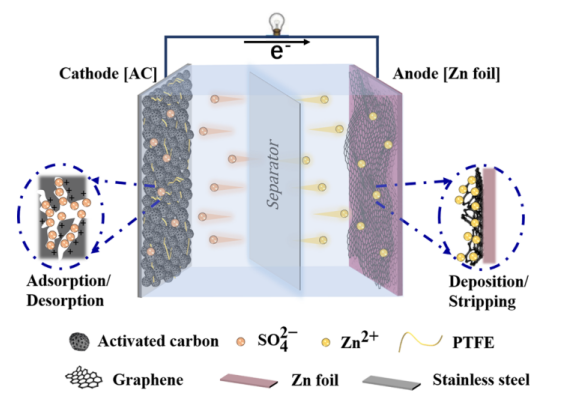

圖1. AC//ZnSO
4 (aq)// 石墨烯@Zn ZIHS的示意圖。

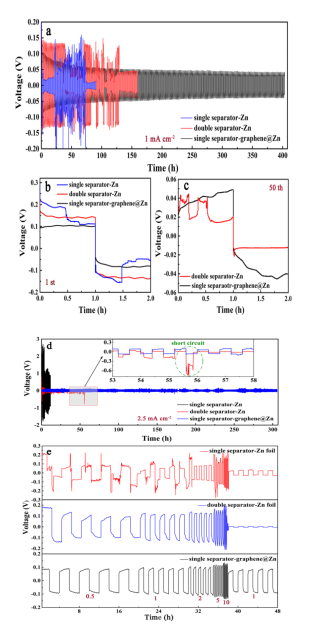

圖2. 石墨烯@Zn和Zn對稱電池的電化學行為：(a)1 mA cm
-2和(b)第1次、(c)第50次循環(huán)后的放大圖；(d)2.5 mA cm
-2；(e) 1 mAh cm
-2時5種不同電流密度(0.5、1、2、5和10 mA cm
-2)。

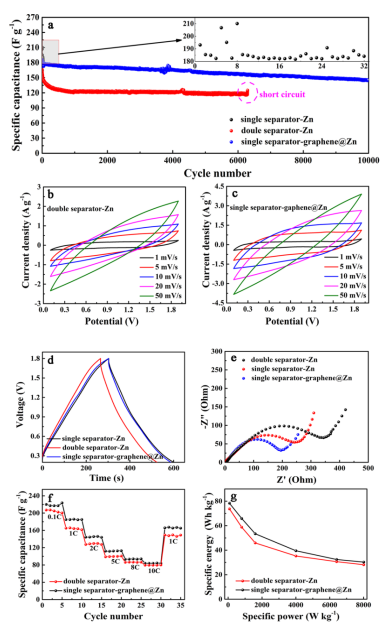

圖3. 鋅箔和石墨烯@Zn ZIHS在2 M的ZnSO
4中的電容性能：(a)1Ag
-1時的循環(huán)穩(wěn)定性試驗；(b)和(c)為循環(huán)伏安曲線；(d)GCD圖；(e) EIS 圖；(f)速率穩(wěn)定性曲線；(g)Ragone圖。
圖4. Zn和石墨烯@Zn電極的X射線衍射（XRD）圖譜：(a) 3000次循環(huán)前和(b) 3000次循環(huán)后；隔膜的掃描電鏡（SEM）圖像：3000次循環(huán)后的(c)鋅箔和(d)石墨烯@Zn；(e)副反應示意圖。

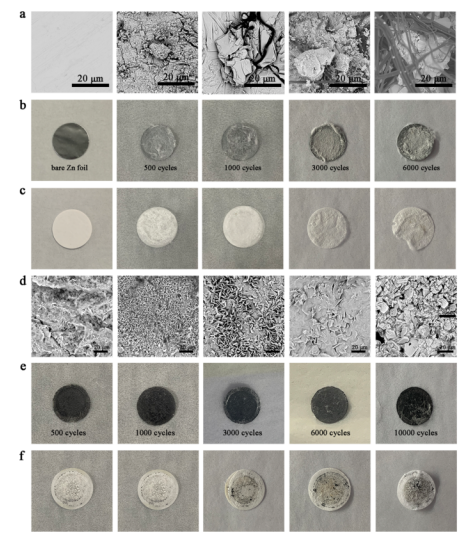

圖5. (a,b)鋅箔電極和(c)隔膜、(d,e)石墨烯@Zn電極和(f)隔膜的SEM和數字圖像。
.png)

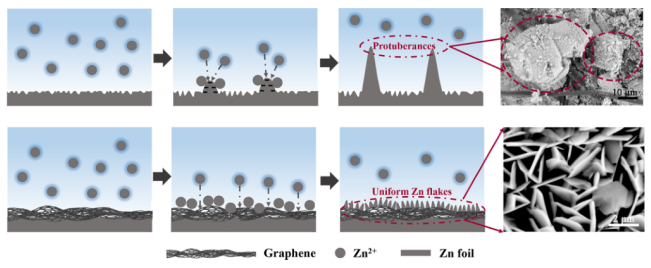

圖6. 鋅箔與石墨烯@Zn電極之間的對比示意圖。
相關研究成果由佛山大學材料科學與氫能學院，廣東省氫能技術重點實驗室Xinren Zhang等人于2021年發(fā)表在Journal of Energy Storage (https://doi.org/10.1016/j.est.2021.103037)上。原文：Graphene as regulating zinc deposition layer for long-life zinc ion hybrid supercapacitors。
轉自《石墨烯雜志》公眾號
.jpg)
