Ti
3C
2T
x由于介質(zhì)損耗而具有微波吸收(MA)特性，但由于純Ti
3C
2T
x沒有磁損耗能力，導(dǎo)致阻抗不匹配和MA性能不理想。用磁顆粒修飾Ti
3C
2T
x是引入磁損耗機(jī)理的有效途徑。然而，這些改性的Ti
3C
2T
x粒子密度較高，制備工藝復(fù)雜，限制了工業(yè)化生產(chǎn)和功能應(yīng)用。本文采用低溫、簡單的射頻N
2等離子體處理方法對Ti
3C
2T
x進(jìn)行氮修飾。更有趣的是，氮摻雜的Ti
3C
2T
x薄片表現(xiàn)出磁性，從而表現(xiàn)出明顯增強(qiáng)的MA性能。經(jīng)過3分鐘等離子體處理后，氮摻雜Ti
3C
2T
x在10.56 GHz時(shí)的最小反射損耗(RLmin)為59.20 dB，顯著高于原始Ti
3C
2T
x在7.92 GHz時(shí)的最小反射損耗 (RLmin) 11.07 dB。其主要機(jī)理是由于介質(zhì)損耗、磁損耗和n摻雜Ti
3C
2T
x良好的阻抗匹配的綜合作用。進(jìn)一步延長氮化時(shí)間會導(dǎo)致F的大量脫附和TiO2的形成，從而破壞阻抗匹配和MA性能。

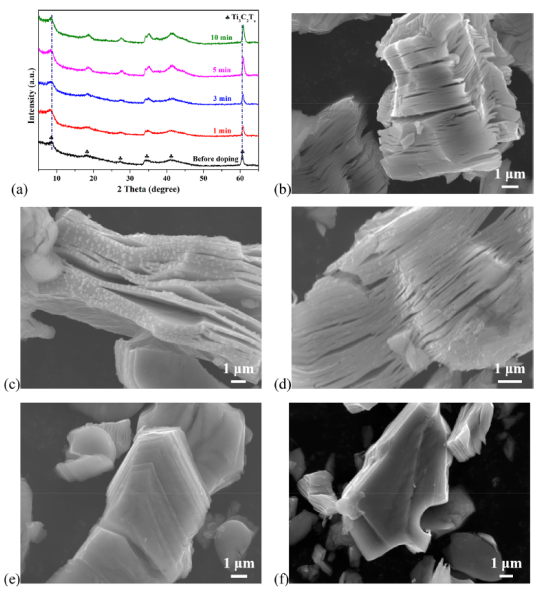

圖1所示。(a) Ti
3C
2T
x MXene和n摻雜產(chǎn)物的XRD結(jié)果。(b) Ti
3C
2T
x薄片前的SEM圖像，氮摻雜處理1 (c)、3(d)、5(e)、10 (f) min SEM的圖像。

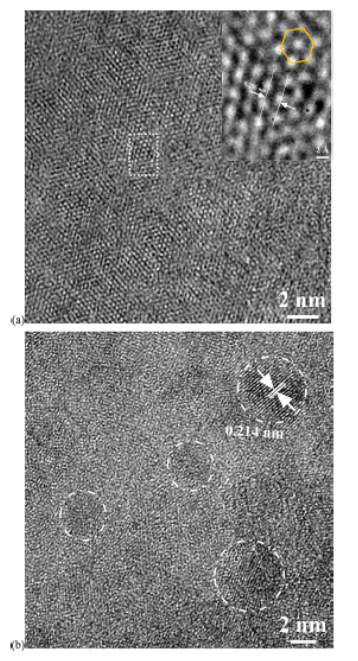

圖2 (a) 3 min和(b) 10 min的HRTEM圖像。(a)中的插圖為白色點(diǎn)矩形放大后的區(qū)域。

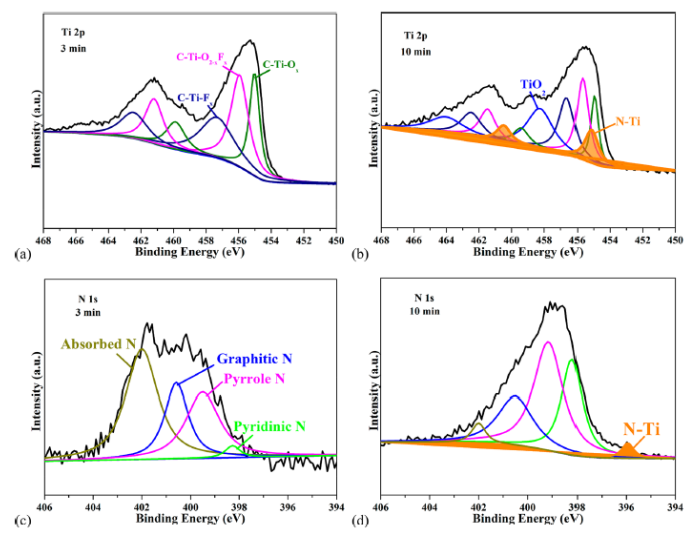

圖3 (a, b) Ti 2p和(c, d) N 1s對Ti
3C
2T
x摻雜3和10 min的高分辨率XPS光譜。

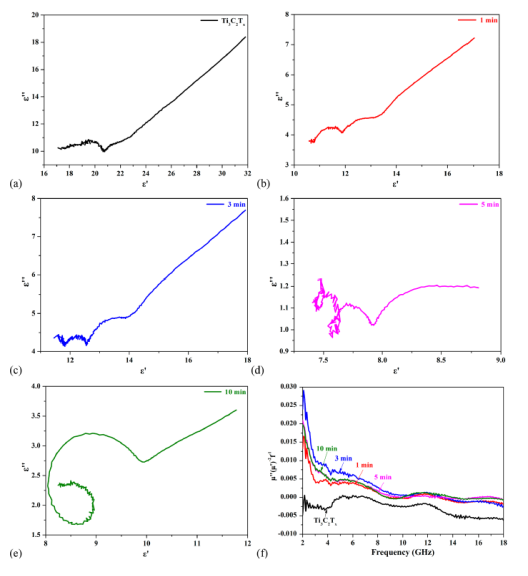

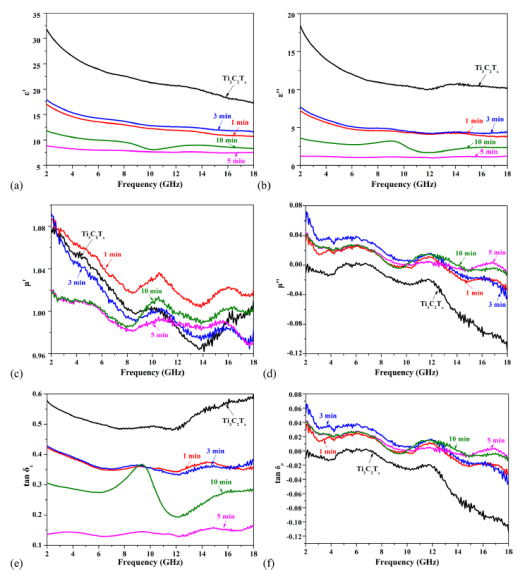

圖4 (a -d) Ti
3C
2T
x MXene和氮摻雜產(chǎn)物的EM參數(shù)和(e, f)損耗切線。

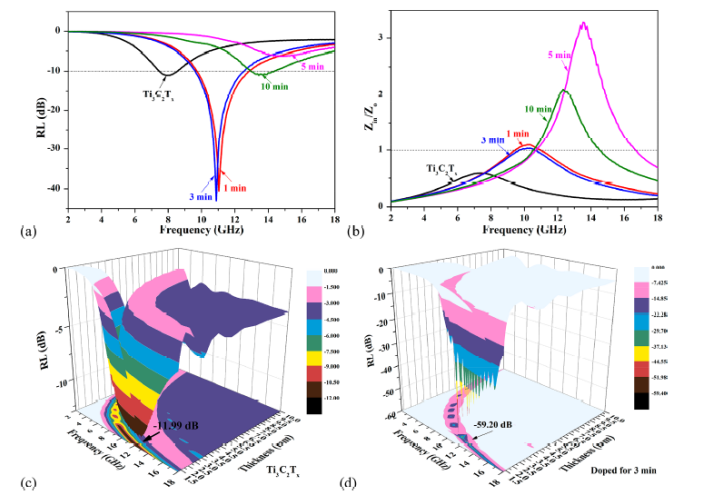

圖5 (a) Ti
3C
2T
x MXene和氮摻雜產(chǎn)物的RL值(樣品厚度:2 mm)和(b) Z
in/Z
0。(c) Ti
3C
2T
x和(d) 氮摻雜Ti
3C
2T
x等離子體處理3 min后的3D RL值。
圖6 (a-e) Ti
3C
2T
x MXene和氮摻雜產(chǎn)物的Cole Cole曲線和(f) μ″(μ′)−1f−11值。

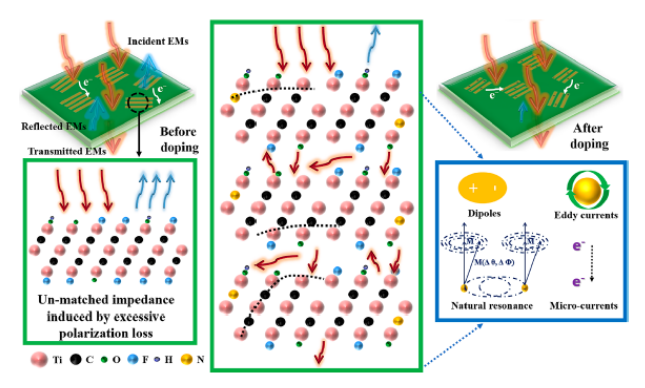

圖7 提出了Ti
3C
2T
x MXene和氮摻雜產(chǎn)物的微波吸收機(jī)理的示意圖。

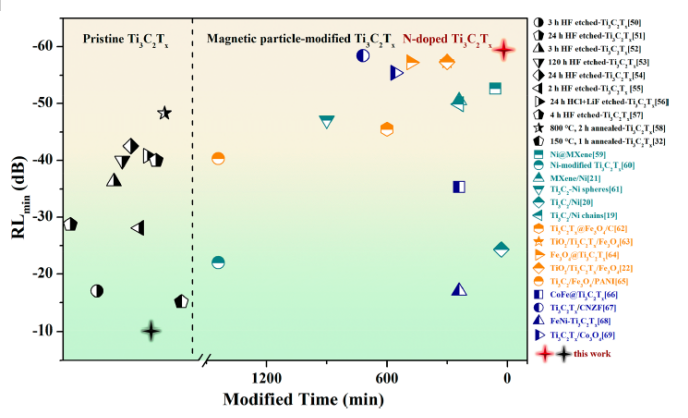

圖8 Ti
3C
2T
x(左柱)和磁性顆粒修飾的Ti
3C
2T
x納米復(fù)合材料(右柱)的MA性能綜述圖。
相關(guān)科研成果由北京交通大學(xué)Shibo Li等人于2021年發(fā)表在ACS Appl. Mater. Interfaces（https://doi.org/10.1021/acsami.1c17015）上。原文：Nitrogen-Doped Ti
3C
2T
x MXene Induced by Plasma Treatment with Enhanced Microwave Absorption Properties。
轉(zhuǎn)自《石墨烯研究》公眾號
.jpg)
