鋰多硫化物(LIPs)的穿梭效應是阻礙鋰硫電池商業化的關鍵問題之一，它導致鋰硫電池容量的嚴重下降。本文報道了Ti
3C
2Tx-MXene和氧化石墨烯 (GO) 多層膜通過利用微/介孔的物理抑制和表面官能團的化學吸收來抑制穿梭效應。Go 和 mxene GO和MXene豐富的表面官能團吸引鋰離子(Li
+) ，通過靜電親和和排斥力排出帶負電的多硫化物(Sn
2-)。采用簡單的真空過濾方法將單質硫(S
8)封裝在 Go和Mxene膜（GSM）之間，分別作為偏移分離器和官能化集電器。功能拮抗 GSM 直接作用于 LSBs 的陰極，在初始循環0.1 C 時具有1425 mAhg
–1的比容量。大量的官能團可以化學吸附LIPs，500次循環后的循環保留率高達85.1% 。此外，由于2D納米材料，MXene 和氧化石墨烯的超薄 GSM 的靈活性，用用PEO-LiTFSI 電解質證明了柔性LSB。

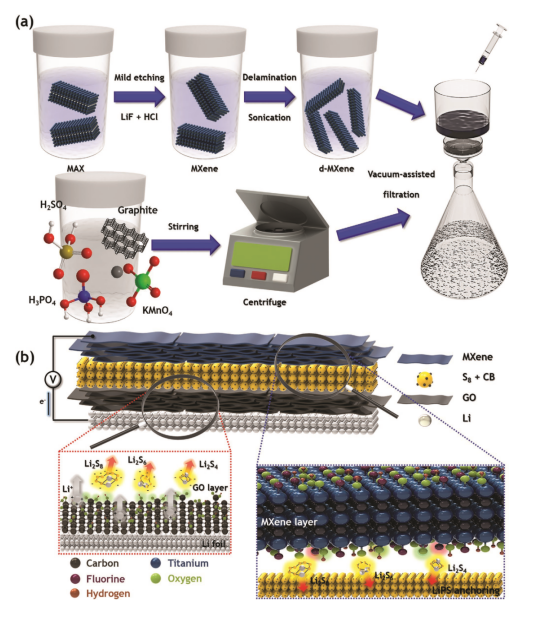

方案一、 a) Ti
3C
2Tx-MXene 和氧化石墨烯 (GO ) 的合成路線，b) GSM復合材料的制備，顯示出表面官能團對多硫化鋰的有效化學吸附。

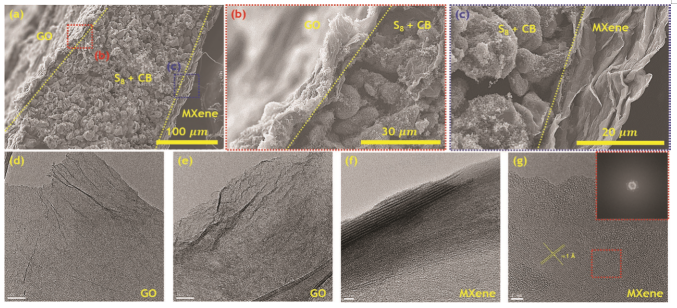

Figure 1：氧化石墨烯/硫/MXene（GSM）的SEM圖像。a) GSM 的橫截面圖像 ，b) GO和硫之間邊界的橫截面圖像 ，c)硫和MXene之間邊界的橫截面圖像。d，e)GO片的高分辨率透射電子顯微鏡圖像，f，g)具有原子晶格的MXene片的高分辨率透射電子顯微鏡圖像。

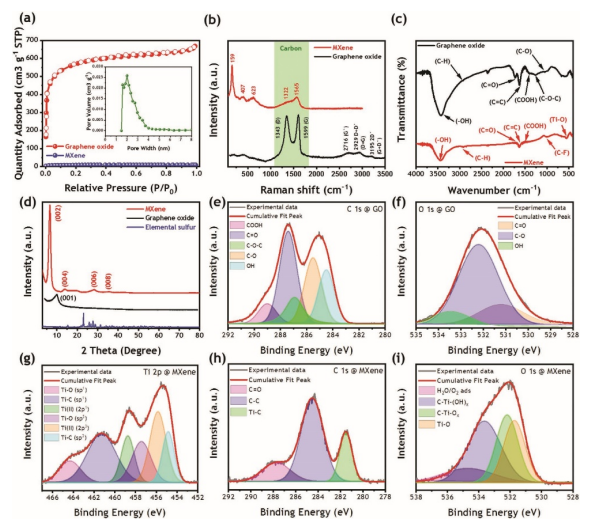

Figure 2. a) MXene 和 GO 的 Brunauer-Emmett-Teller (BET) 分析，以及顯示孔徑分布的插圖,GO 在 1.5-3 nm 范圍內，b) MXene 和 GO 的拉曼光譜，c) MXene 和GO傅里葉變換紅外光譜，表明豐富的官能團（-OH、-COOH、-F），
d）MXene、GO 和元素硫的 X 射線衍射圖，e，f）GO的 C 1s 和 O1s XPS 結果， g-i) MXene 的 Ti 2p、C1s 和 O1s XPS 結果,解釋了化學鍵。

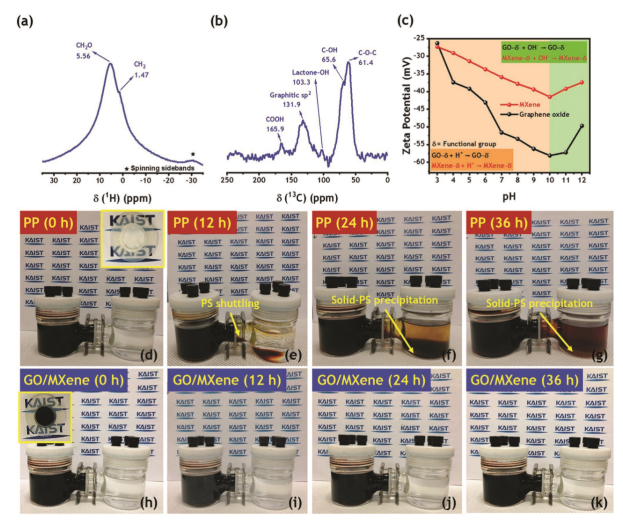

Figure 3. a) 固態 NMR 1H NMR，觀察 CH
2O和CH
2環氧化物官能團，b) 固態13C NMR，獲得羧基、羥基和環氧基，c) MXene 和 GO 水分散體的 Zeta 電位為pH 值的函數，d-g) 在 0、12、24 和 36 小時時使用市售的聚丙烯 (PP) 隔膜進行可視化多硫化鋰擴散測試的光學圖像，h-k) 在 0 時的 GO/MXene 雙層復合材料，圖 12、24 和 36 小時，由H 型電解池中的 Li
2S
6（左）、GM（中）和 DOL/TEGDME（右）組成。

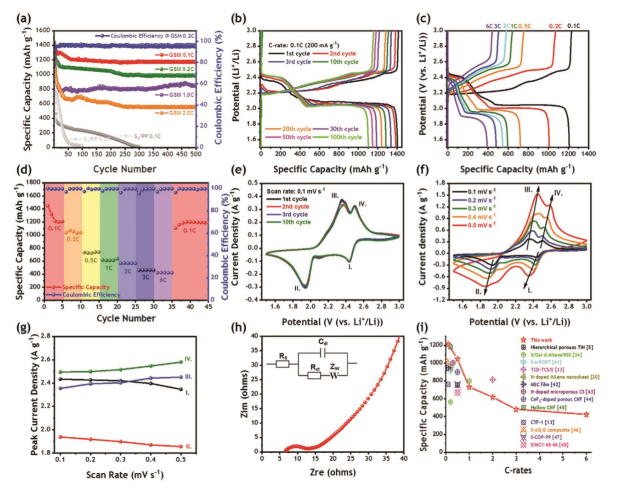

Figure 4. 電化學測量；a) GSM 和 S
8/PP 電池在 0.1、0.2、1.0 和 2.0 C 下的長期循環測試，b) 在從第 1 次到第 100 次循環的 C-rate 為 0.1C (200 mA g
-1)，c) 不同 C-rate（0.1 到 6C）下的充放電曲線，d）從 0.1 到 6.0 C 的倍率能力測試，e) 掃描速率為 0.1 mV s
-1, f，g） 時的循環伏安 (CV) 測量）各種掃描速率（0.1、0.2、0.3、0.4 和 0.5 mV s
-1）下的 CV 測量，顯示反應電位位移，h) 電化學阻抗譜 (EIS) 從 500 000 到 0.1 Hz，表明半圓阻抗和 Warburg 阻抗，
i) 與其他已發表的研究結果在不同 C 率下的比較圖。

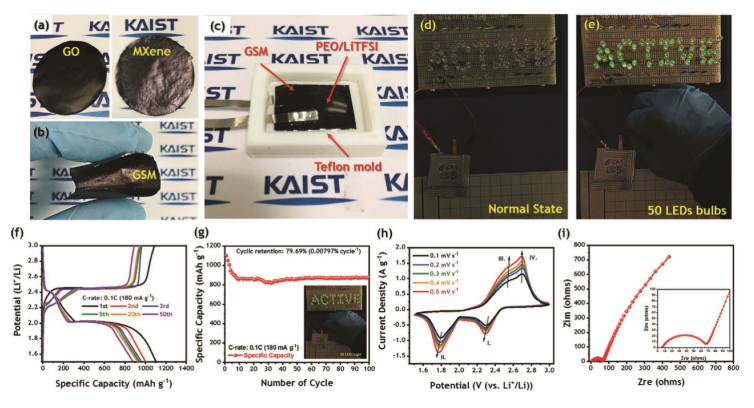

Figure 5. a,b) 所得 GSM 復合材料的數字圖像，暗GO側（左）和亮的MXene側（右），c) 滴鑄用于柔性鋰硫電池 (FLSB) 的 PEO-LiTFSI 的制造過程的數字圖像特氟隆模具中，以1制造FLSB，正常狀態和50個LED燈泡，f）充放電曲線的性能d，e）的數字圖像ST，2次，3次，5次，20次和50次循環，袋型電池在 0.1C (180 mA g
-1 ) 下測量，g) 100 次循環的長期循環穩定性，表明循環保持率為 76.69%（每個循環 0.00797%
-1），h) 在幾個條件下的 CV 測量0.1 至 0.5 mV s
-1的掃描速率,，i) FLSB 的 EIS，在 Warburg 區域和插圖中為64.47°，在中頻區域顯示放大的半圓。
相關研究成果由韓國科學技術院Sanghee Nam課題組于2021年發表在《Advanced Materials Technologies》上。原文：Collectively Exhaustive MXene and Graphene Oxide Multilayer for Suppressing Shuttling Effect in Flexible Lithium Sulfur Battery。
轉自《石墨烯研究》公眾號
.jpg)
