由于其豐富的地球資源和環(huán)境友好性，鐵基鈉離子電池有望用于大規(guī)模應(yīng)用。制造二維鐵基異質(zhì)結(jié)構(gòu)并將這種材料應(yīng)用于電池是非常有趣的，同時(shí)也是具有挑戰(zhàn)性的。本文首次采用簡(jiǎn)單可行的超臨界CO
2(SC CO
2)開關(guān)策略成功制備了2D超薄FexN@FeOOH異質(zhì)結(jié)構(gòu)，所制備的異質(zhì)結(jié)構(gòu)作為鈉離子電池陽極材料表現(xiàn)出526.4 mAh g
-1的可逆容量。

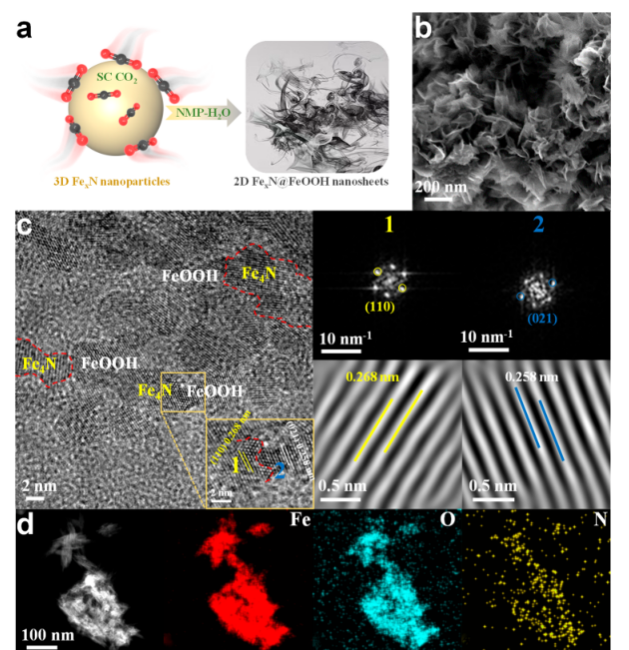

圖 1. 2D Fe
xN@FeOOH 的制造路線圖 (a) 和微觀表征。 (b) 2D Fe
xN@FeOOH 的 SEM 圖像，(c) TEM 圖像和 2D Fe
xN@FeOOH 的相關(guān) FFT 圖案。 (d) 2D Fe
xN@FeOOH 的 STEM 圖像和相應(yīng)的元素映射。

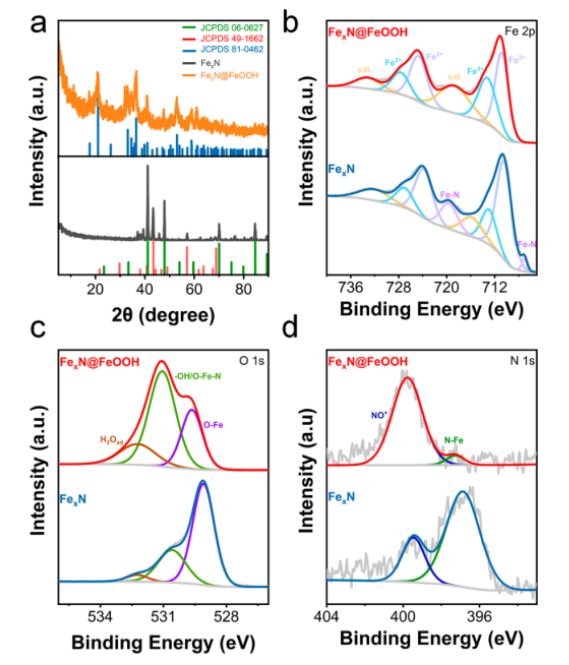

圖 2. Fe
xN 前驅(qū)體（下）和獲得的 2D Fe
xN@FeOOH（上）的結(jié)構(gòu)和組成表征。 (a) (b) Fe 2p、(c) O 1s 和 (d) N 1s 的 XRD 圖案和高分辨率 XPS 光譜。

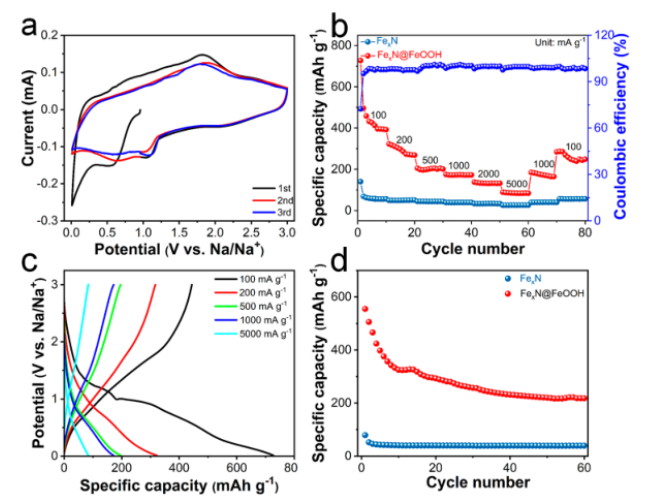

圖 3. 所得樣品的電化學(xué)性質(zhì)。 (a) 2D Fe
xN@FeOOH 初始三個(gè)循環(huán)在 0.2 mV s
-1 時(shí)的 CV 曲線。 (b) Fe
xN 和 2D Fe
xN@FeOOH 的倍率性能。 (c) 2D Fe
xN@FeOOH 的放電和充電曲線(d)Fe
xN和 2D Fe
xN@FeOOH 的循環(huán)性能。
相關(guān)研究成果由鄭州大學(xué)Shaohui Li和Qun Xu等人2022年發(fā)表在Energy & Fuels (https://doi.org/10.1021/acs.energyfuels.2c01445)上。原文：Supercritical CO
2-Built 2D Fe
xN@FeOOH Heterostructures for Sustainable Sodium Ion Battery。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
.jpg)
