文章研究了10.6μm的石墨烯在ZnSe襯底上的非線性吸收和光學隔離特性。實驗研究了石墨烯飽和吸收參數與損傷閾值和層數之間的關系。結果表明，與多層石墨烯相比，在ZnSe襯底上的單層石墨烯具有更高的損傷閾值和更低的不飽和損耗系數，其更適合用于高功率的MOPA-CO
2激光系統。仿真結果表明，通過單層石墨烯50次可以抑制90%的小信號噪聲光，噪聲與主脈沖的比值從1%降低到0.15%。

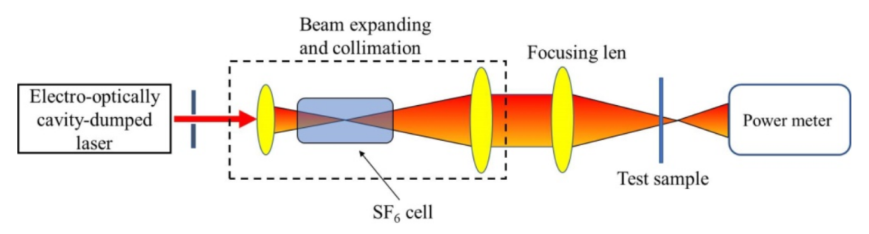

圖1a. 實驗平臺示意圖。

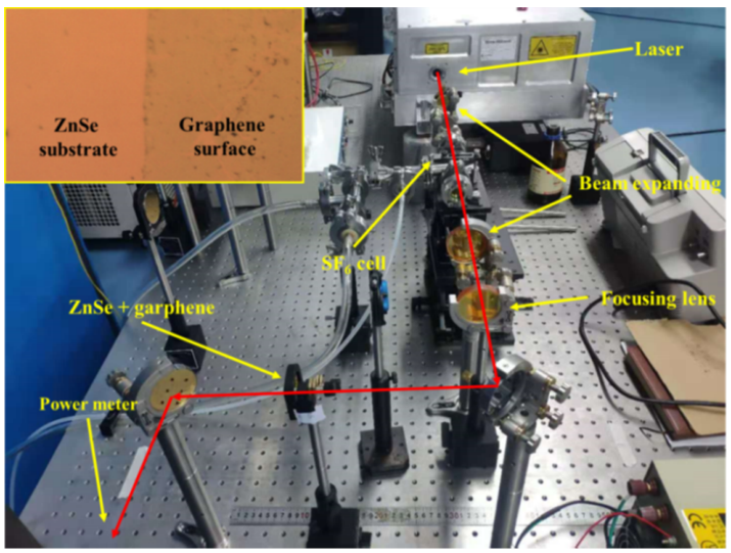

圖1b. 實驗平臺圖片。

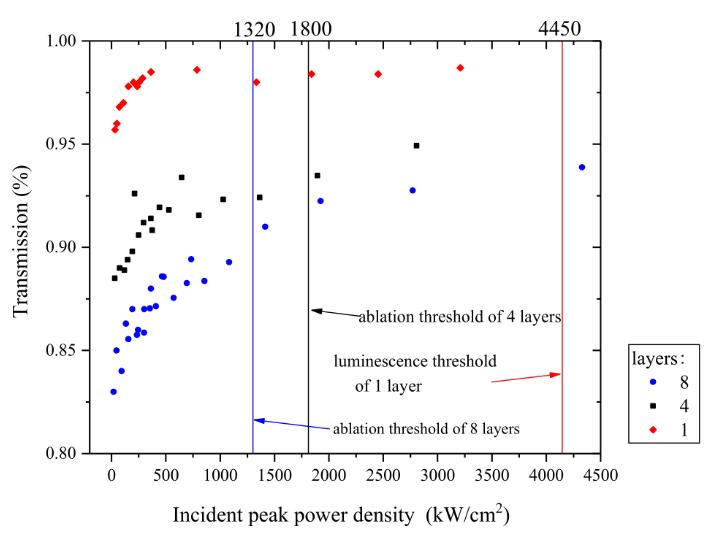

圖2. 石墨烯薄膜的透射測量。

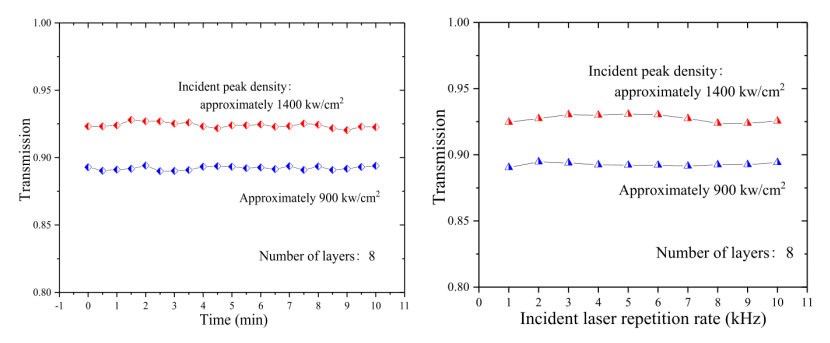

圖3. 石墨烯透射率的穩定性測量。

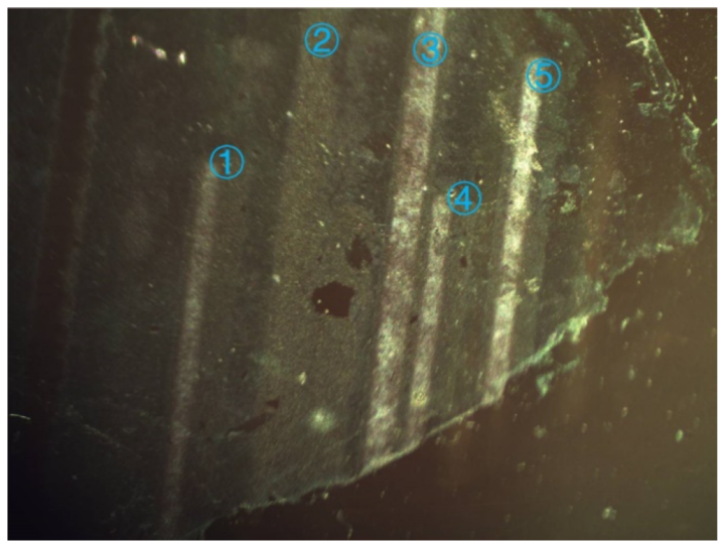

圖4. 石墨烯表面消融。

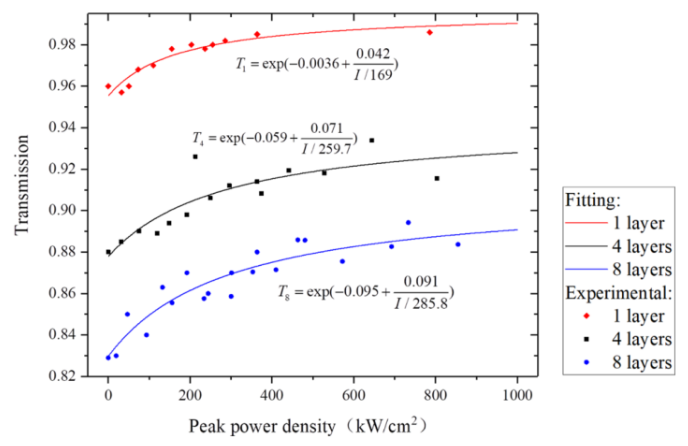

圖5. 石墨烯透射率實驗結果與擬合。

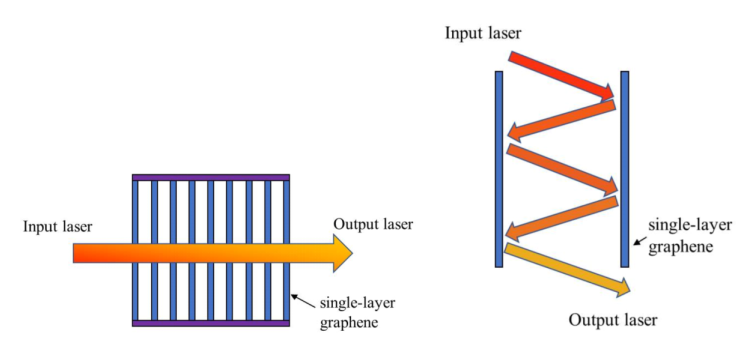

圖6. 透射和反射石墨烯隔離器。

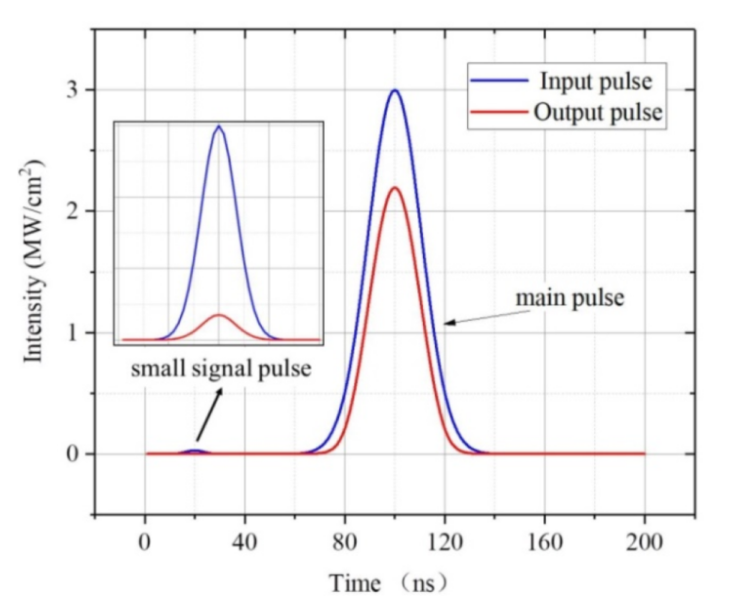

圖7. 通過單片石墨烯薄膜50次時脈沖波形的演化。

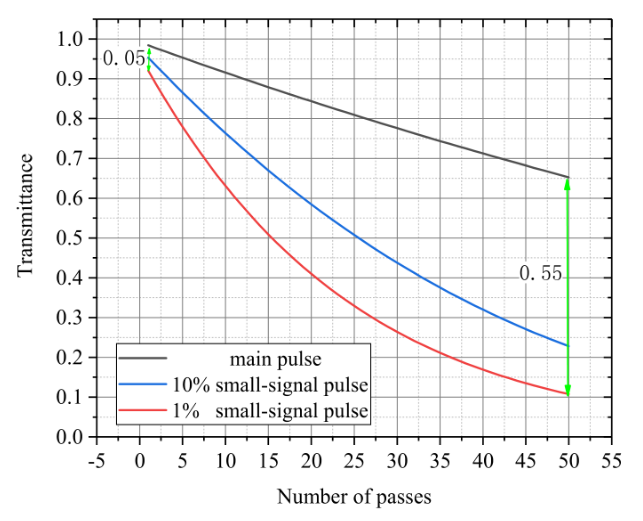

圖8. 透射率與通過單片石墨烯的次數。
相關研究成果由中國科學院長春光學精密機械與物理研究所、激光與物質相互作用國家重點實驗室Ranran Zhang等人于2022年發表在Infrared Physics and Technology (https://doi.org/10.1016/j.infrared.2022.104080)上。原文：10.6 μm saturable absorption and optical isolation of graphene。
轉自《石墨烯研究》公眾號
