對于現(xiàn)代集成電子器件而言，開發(fā)具有優(yōu)異柔韌性和優(yōu)異熱管理性能的高效電磁干擾屏蔽復(fù)合膜至關(guān)重要，但也具有挑戰(zhàn)性。本文采用了一種簡單的兩步真空過濾法來制備具有非對稱層狀結(jié)構(gòu)的超薄、柔性和多功能纖維素納米纖維(CNF)基復(fù)合薄膜。該非對稱層狀結(jié)構(gòu)由低電導(dǎo)率CoFe
2O
4@MXene/CNF層和高導(dǎo)電銀納米線(AgNWs)/CNF層組成。由于阻抗匹配層和屏蔽層的合理放置，以及電損耗和磁損耗的協(xié)同作用，制備的復(fù)合膜在厚度僅為0.1 mm時，其電磁屏蔽效能(SE)高達73.3 dB，平均EMI SE為70.9 dB，反射效率為4.9 dB。即使遭受持續(xù)的物理變形和長期的化學(xué)攻擊，也能獲得足夠可靠的電磁干擾SE(超過95%的保留)。此外，制備的薄膜表現(xiàn)出非凡的柔韌性，強大的機械性能和令人滿意的熱管理能力。這項工作為開發(fā)具有誘人的熱管理能力的高性能EMI屏蔽膜提供了可行的策略，所得薄膜在航空航天、人工智能、先進電子、隱身技術(shù)和國防工業(yè)中，即使在惡劣環(huán)境下也具有廣泛的應(yīng)用潛力。

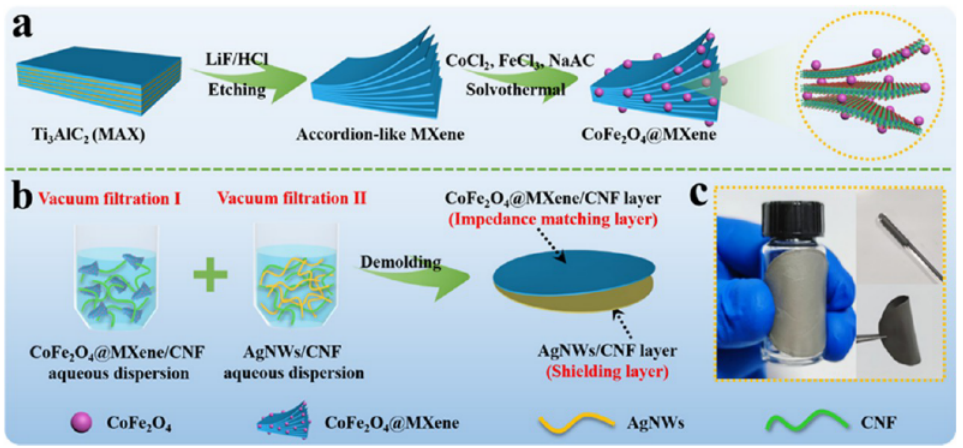

圖1 (a) CoFe
2O
4@MXene雜化和(b)非對稱層狀CoFe
2O
4@MXene/CNF- agnws /CNF復(fù)合膜的制備工藝。(c)具有靈活性的照片示意圖。

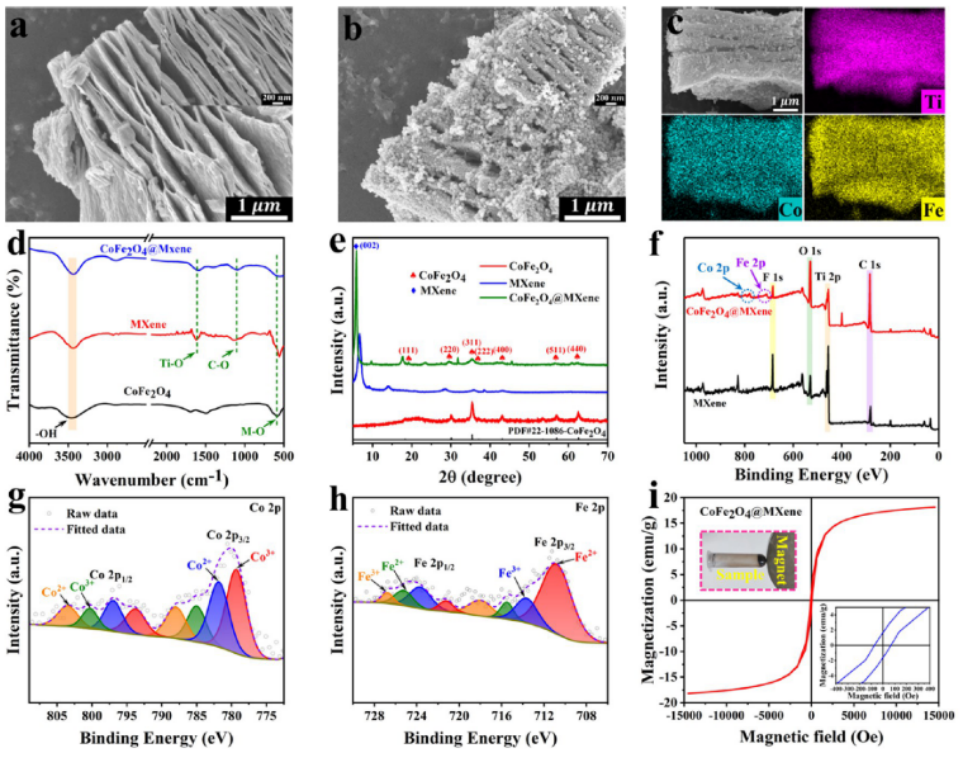

圖2. (a)多層Ti
3C
2T
x和(b)單層Ti
3C
2T
x的SEM圖像。(c)分層Ti
3C
2T
x納米片的TEM圖像。 (d)單層Ti
3C
2T
x的HRTEM圖像。(e-f) Ti
3C
2T
x-CNT@C膜的截面SEM圖像。(g) Ti
3C
2T
x-CNT@C膜的EDX圖像。(h) Ti
3C
2T
x-CNT@C膜的TEM圖像，(i) EDX映射的STEM圖像，表明Ti
3C
2T
x-CNT@C膜的(j) C， (k) N， (l) O， (m) F和(N) Ti元素的分布。
圖3 (a)上、下側(cè)面的數(shù)字照片，(b) L5的低倍掃描電鏡橫斷面圖像。(c, c’)上部和(d, d’)下部的高倍截面SEM圖像，(e) L5的截面元素映射圖。(f−h)上側(cè)面和(j−l)下側(cè)面的表面SEM圖像，(i)上側(cè)面和(m)下側(cè)面的表面EDS映射圖像。

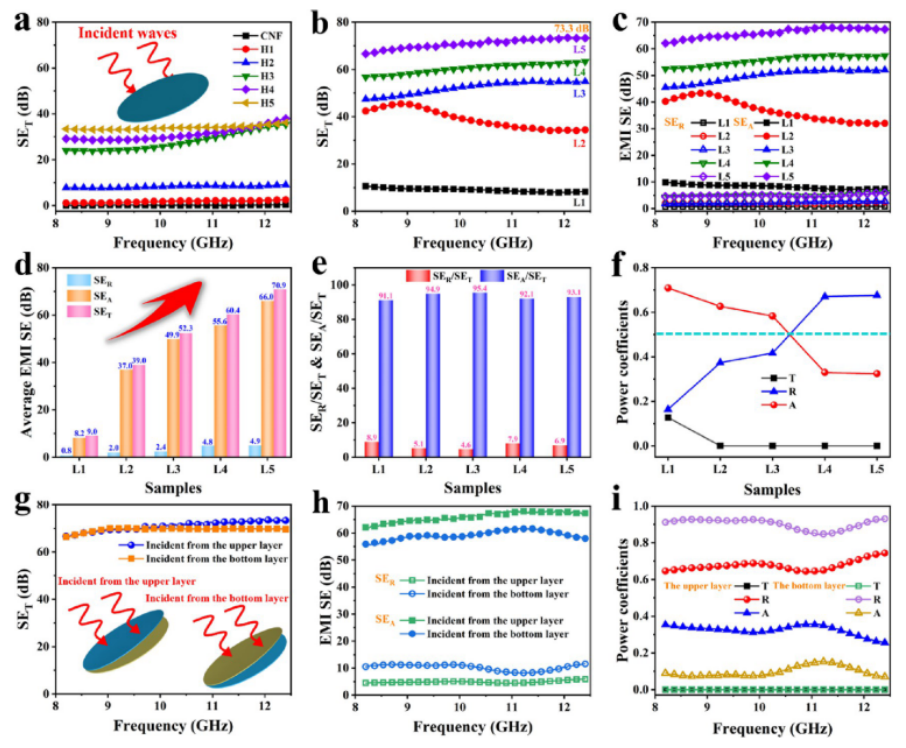

圖4. (a) CNF和Hx的SE
T。(b) SE
T， (c) SE
R和SE
A， (d) EMI SE， (e) SE
R/SE
T和SE
A/SA
T， (f) L
x的功率系數(shù)。(g);(h) SE
R和SE
A;(i)當(dāng)EMW從不同方向入射時，L5的R、A和T。

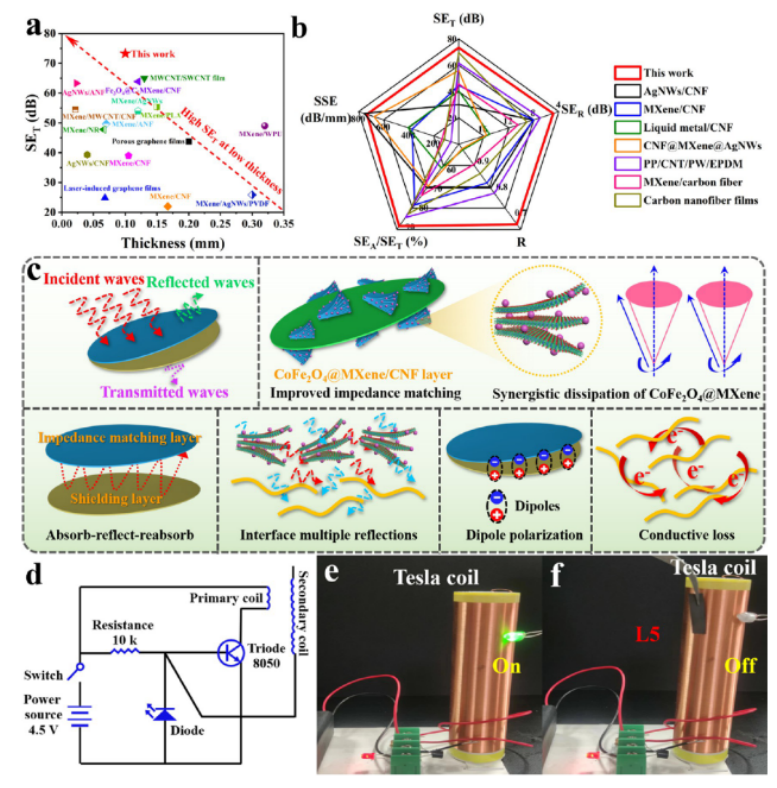

圖5。(a) SE
T與L5與既往報道的EMI屏蔽復(fù)合膜的厚度比較。(b) L5與其他報道的EMI屏蔽膜(包括SE
T、SE
R、R、SE
A/SE
T和SSE)的綜合比較。(c)非對稱層狀復(fù)合膜的電磁屏蔽機理。(d)特斯拉線圈系統(tǒng)電路圖和特斯拉線圈系統(tǒng)在實際應(yīng)用中的數(shù)字照片(e)沒有L5和(f)有L5。

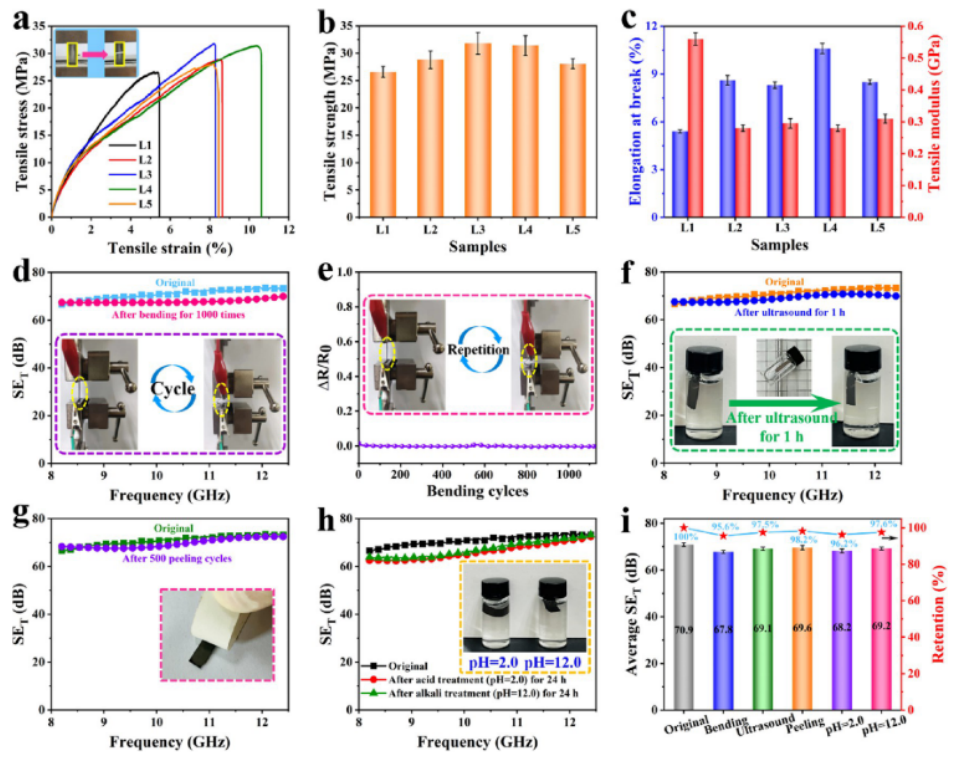

圖6 (a)拉伸應(yīng)力-應(yīng)變代表曲線，(b)拉伸強度，(c)斷裂伸長率和Lx拉伸模量。(d) L5在1000個循環(huán)反復(fù)彎曲-釋放變形前后的EMI SE變化和(e)相對電阻變化(ΔR/R
0)作為彎曲循環(huán)的函數(shù)。(f)超聲波處理60 min、(g)膠帶剝離500個循環(huán)、(h)分別在強HCl (pH 2.0)和NaOH (pH 12.0)溶液中浸泡24 h后的EMI SE變化。(i)接受上述測試的L5平均SET和保留率。
相關(guān)科研成果由西安理工大學(xué)材料科學(xué)與工程學(xué)院Penggang Ren和Fang Ren等于2022年發(fā)表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.2c12555)上。原文：Multifunctional CoFe
2O
4@MXene-AgNWs/Cellulose Nanofiber Composite Films with Asymmetric Layered Architecture for High Efficiency Electromagnetic Interference Shielding and Remarkable Thermal Management Capability。
轉(zhuǎn)自《石墨烯研究》公眾號
