近年來，在可穿戴電子和人機交互領域，人們對柔性應變傳感器的興趣激增。然而，隨著這些領域的快速發展，迫切需要提高柔性應變傳感器的綜合性能，包括靈敏度、傳感范圍、響應速度和耐用性。在這項研究中，本文通過將炭黑/石墨烯（CB/Gr）導電納米復合材料轉移到Ecoflex柔性基板的表面來解決這個問題，該基板已使用砂紙進行預處理以增強附著力。由此產生的柔性應變傳感器表現出高靈敏度，應變系數為51.4，同時提供100%的寬傳感范圍。值得注意的是，該傳感器在各個方面都表現出了高性能，包括快速響應時間（60毫秒）和出色的耐用性（多達4000次拉伸-釋放循環）。該傳感器的多功能性表現在它能夠有效監測小應變活動（如語音識別）和大應變活動（例如肘部彎曲）。此外，該傳感器在各種應用場景中表現出出色的性能，包括人體健康和運動狀況監測以及聲波和振動信號檢測。因此，這突出了傳感器在這些領域的顯著適應性和廣泛應用的巨大潛力。

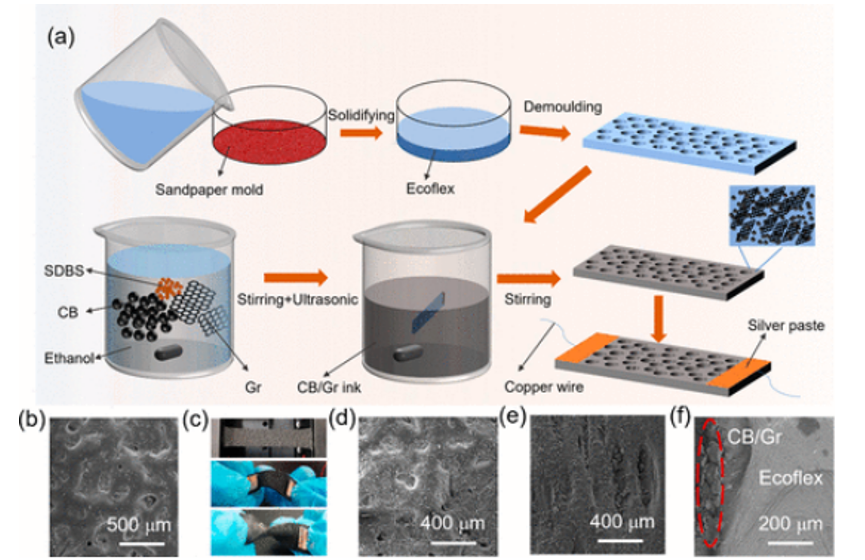

圖1. 傳感器的制備過程示意圖和傳感器的基本特性。（a） 應變傳感器的制備過程示意圖。（b） 具有表面微觀結構的柔性膜的SEM圖像。（c） 傳感器在拉伸、彎曲和扭曲條件下的真實照片。（d） 傳感器在0%應變下的表面形態的SEM圖像。（e） 傳感器在70%應變下的表面形態的SEM圖像。（f） 傳感器橫截面的SEM圖像。

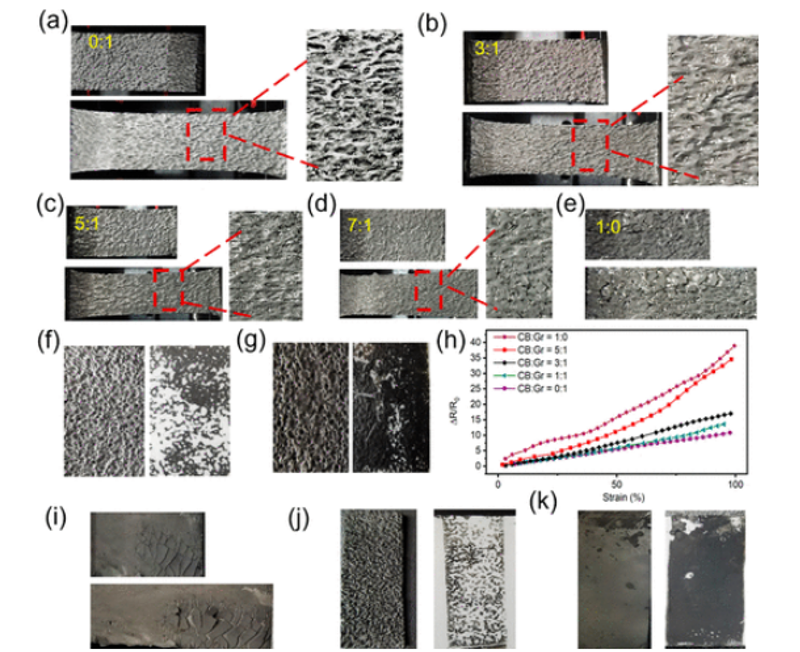

圖2. 具有不同CB和Gr比率的傳感器的導電層粘附性和靈敏度的比較。（a–e）在5%和70%應變下，CB與Gr之比為0:1、3:1、5:1、7:1和1:0的傳感器的表面形態圖像。（f，g）CB與Gr之比為0:1和1:0的傳感器的導電層的粘附性的圖像。（h） 不同CB與Gr比值的傳感器在0-100%應變范圍內的相對電阻變化比較。（i） 沒有表面微觀結構的傳感器在5%和70%應變下的表面形態圖像。（j，k）具有和不具有表面微結構的傳感器的導電層的粘附性的圖像。

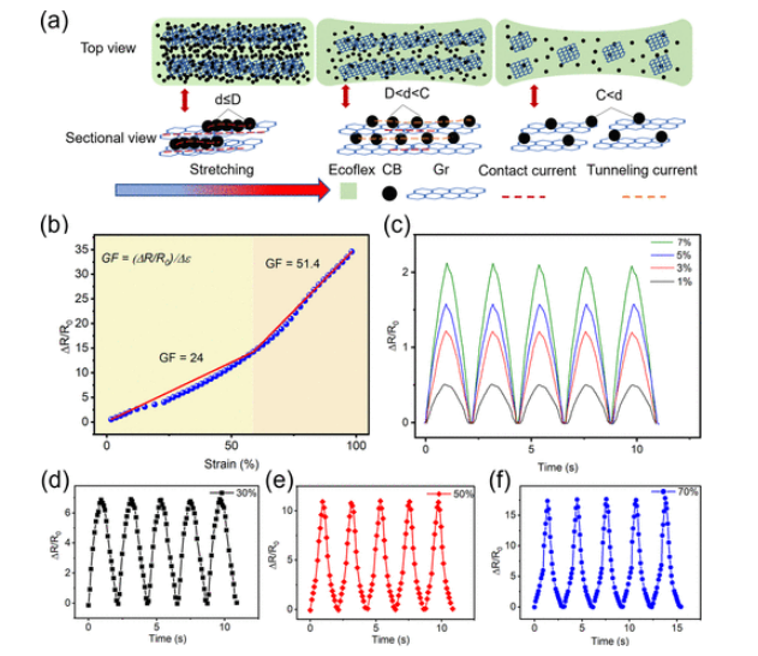

圖3. 傳感器的感應機制和相對電阻變化。（a） 傳感器的信號感應機構示意圖。（b） 傳感器的相對電阻隨應變的變化。（c） 在施加1%、3%、5%和7%的小應變的5個拉伸-釋放循環下，傳感器的相對電阻變化。（d–f）在施加30%、50%和70%的大應變的5個拉伸-釋放循環下，傳感器的相對電阻變化。

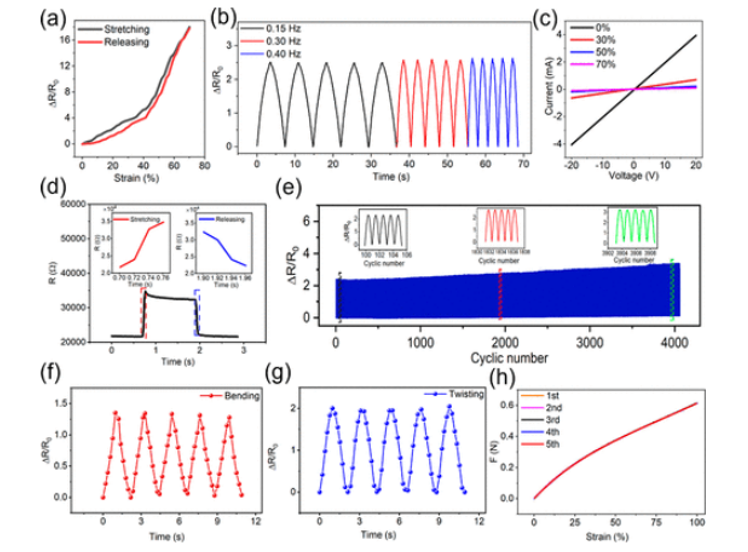

圖4. 傳感器的綜合性能。（a） 傳感器在70%應變下的滯后曲線。（b） 傳感器在不同拉伸-釋放頻率下的相對電阻變化。（c） 傳感器在不同應變下的電壓和電流之間的關系。（d） 傳感器的響應時間和恢復時間。（e） 傳感器在大約4000個拉伸-釋放循環內的相對電阻變化。（f） 傳感器在彎曲狀態下的相對電阻變化。（g） 傳感器在扭曲狀態下的相對電阻變化。（h） 5次拉伸試驗下應變與拉力的關系。

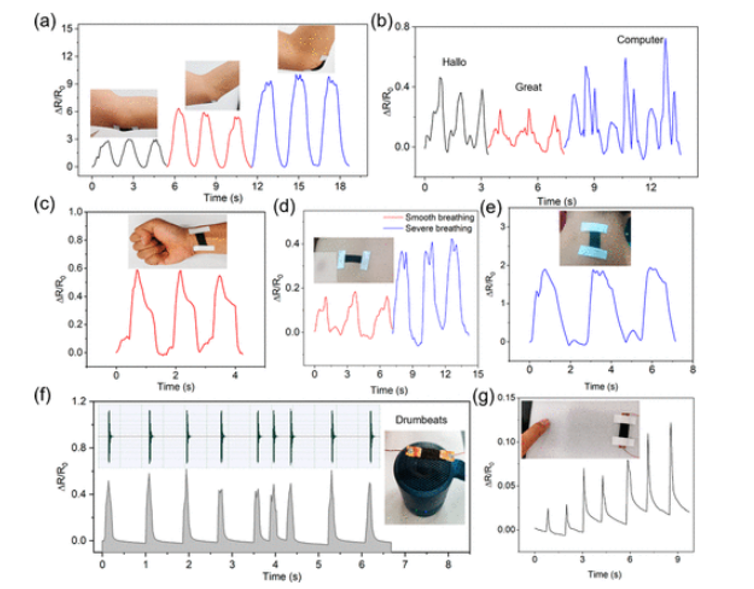

圖5. 該傳感器用于監測各種應變傳感器。（a） 該傳感器用于跟蹤人體肘部的彎曲運動。（b） 該傳感器用于識別喉嚨發出的聲音。（c–e）該傳感器用于分別監測握拳過程中手腕產生的應變信號、不同運動條件下胸部的膨脹和收縮以及低頭時頸椎的彎曲狀態。（f） 傳感器用于監測揚聲器發出的聲音。（g） 該傳感器用于檢測振動信號。
相關研究成果由中南大學Zhilai Lu等人2023年發表在ACS Applied Nano Materials (鏈接：https://doi.org/10.1021/acsanm.3c03718)上。原文：High Performance Strain Sensor Based on Carbon Black/Graphene/Ecoflex for Human Health Monitoring and Vibration Signal Detection。
