国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频

隨著全球水資源短缺問題的日益嚴重，海水淡化和苦咸水處理技術受到了廣泛關注。反滲透（RO）技術作為當前主流的脫鹽技術，具有脫鹽效率高、適應性強等優點。然而，傳統RO膜存在能耗高、易污染等問題，限制了其廣泛應用。因此，開發新型高效、低能耗的脫鹽膜材料具有重要意義。
       本文介紹了基于功能化石墨烯氧化物（GO）納米孔的反滲透脫鹽技術。通過精確調控GO納米孔的結構和化學性質，實現了對鹽離子的高效篩分和水分子的快速傳輸。這種新型脫鹽膜不僅提高了脫鹽效率，還降低了能耗，為海水淡化和苦咸水處理提供了一種高效、經濟的解決方案。

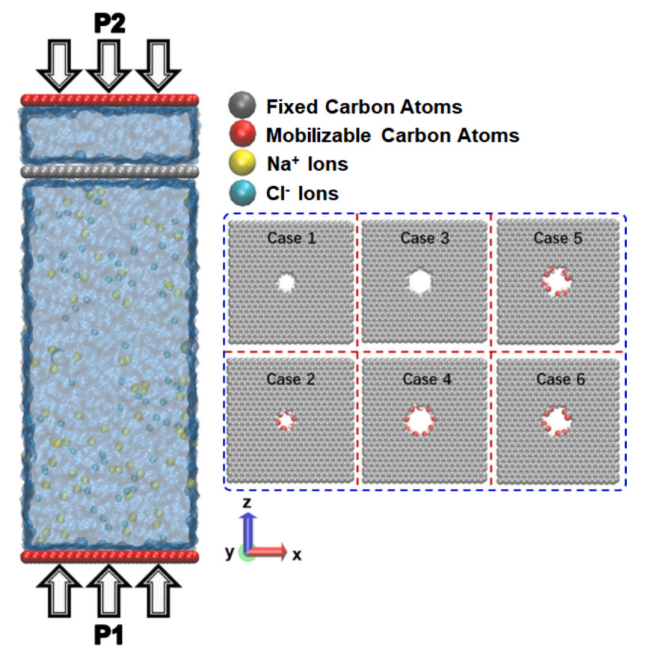

圖1. （左）初始模型示意圖；（右）六種不同孔徑和功能化修飾的納米孔結構

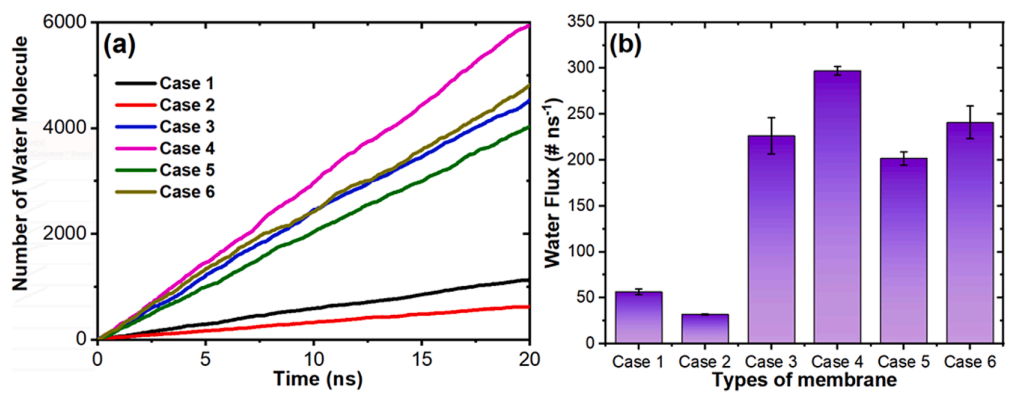

圖2. （a）六種GO膜（Case1-Case6）水分子滲透率隨時間變化曲線；（b）六種GO膜的水通量對比。

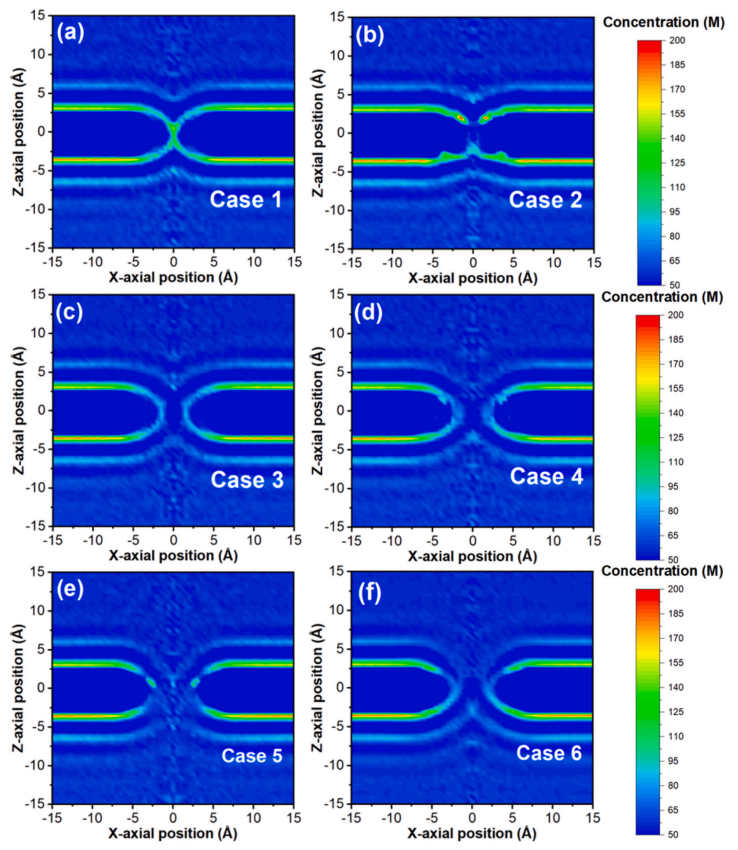

圖3. 水分子沿x-z方向二維濃度分布的對比‌
‌(a) Case1: G0-CH（小孔徑）; (b) Case2: G0-COH（小孔徑）; (c) Case3: GO-cH（大孔徑）; (d) Case4: GO-cOH（大孔徑）; (e) Case5: GO-COOH; (f) Case6: GO-COO?‌

各案例濃度分布特征與機制分析

‌Case1（G0-CH，小孔徑）‌

‌Case2（G0-COH，小孔徑）‌

‌Case3（GO-cH，大孔徑）‌

‌Case4（GO-cOH，大孔徑）‌

‌Case5（GO-COOH）‌

‌Case6（GO-COO?）‌

· ‌分布特征‌：全電離羧酸根（-COO?）導致孔道外緣濃度驟降（密度<2.0 g/cm³）。
· ‌機制‌：強負電荷產生雙電層效應，排斥陰離子并壓縮水分子層厚度，提升傳輸速率‌

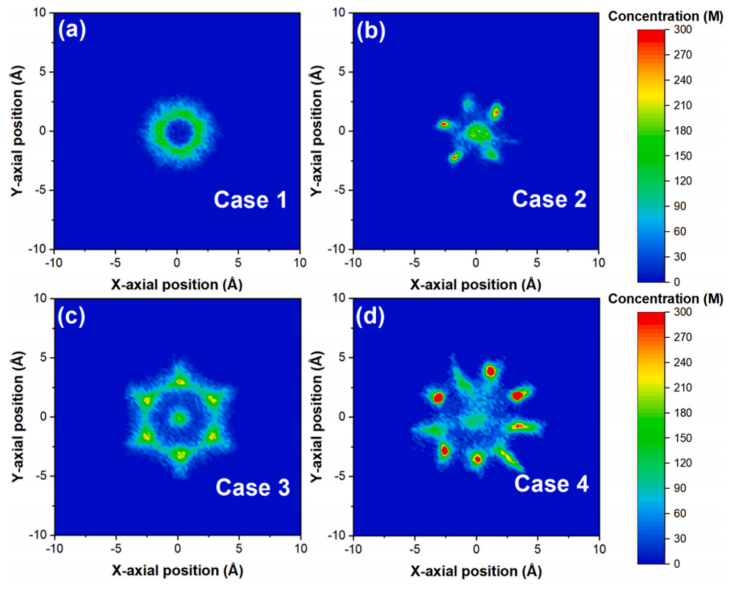

‌圖4. 水分子沿X-Y方向二維濃度分布的對比。‌(a) Case1: G0-CH（小孔徑）; (b) Case2: GO-COH（小孔徑）; (c) Case3: GO-CH（大孔徑）; (d) Case4: GO-COH（大孔徑）‌
各案例濃度分布特征與機制分析
‌Case1（G0-CH，小孔徑）‌
‌分布特征‌：
孔道中心呈現環形高濃度區（密度峰值>3.3 g/cm³），邊緣濃度急劇下降。
二維平面上形成“同心圓”狀梯度分布，表明水分子受限于狹窄孔徑的強約束效應。
‌機制‌：
超小孔徑（0.3 nm）導致水分子在平面內通過氫鍵網絡形成類晶體結構，優先沿孔道中心傳輸‌4。
‌Case2（GO-COH，小孔徑）‌
‌分布特征‌：
羧酸基團（-COH）修飾區域出現局部濃度極化（密度差達0.8 g/cm³）。
孔道邊緣形成對稱雙峰分布，與X-Z方向觀測的“啞鈴狀”結構形成空間互補。
‌機制‌：
-COH基團通過氫鍵與水分子動態結合，誘導平面內水分子定向排列，降低界面摩擦阻力。
‌Case3（GO-CH，大孔徑）‌
‌分布特征‌：
大孔徑（0.7 nm）內濃度分布均勻（密度~2.6 g/cm³），無明顯梯度差異。
孔道邊緣因疏水修飾（-CH）導致水分子排列松散（密度<2.0 g/cm³）。
‌機制‌：
未修飾大孔徑允許水分子自由擴散，但疏水基團破壞界面水連續性，降低傳輸效率。
‌Case4（GO-COH，大孔徑）‌
‌分布特征‌：
羥基（-COH）修飾使孔道表面形成親水“通道”，平面內濃度分布呈帶狀高密度區（密度3.1 g/cm³）。邊緣區域因靜電排斥作用抑制離子吸附，維持濃度穩定性（波動<5%）。
‌機制‌：
親水基團通過氫鍵錨定水分子，形成平面內低能壘傳輸路徑，同時抑制鹽離子共擴散。

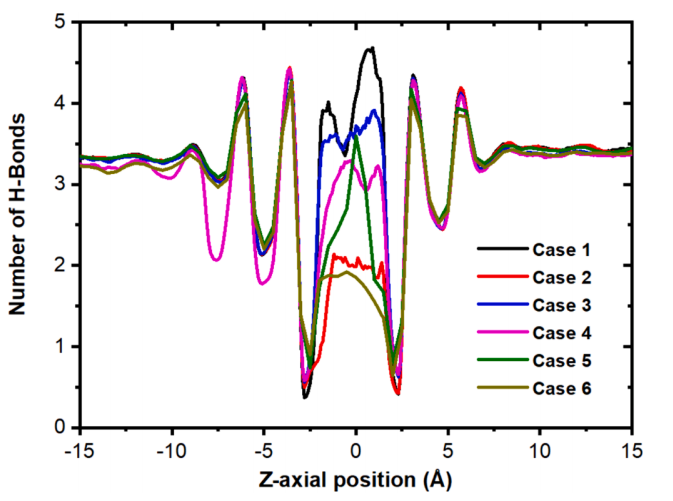

‌圖5. 不同納米通道內水分子沿Z方向氫鍵分布的對比‌

各案例氫鍵分布特征與機制解析:‌Case1（G0-CH，小孔徑）‌分布特征‌：氫鍵密度在孔道中心形成尖銳單峰（峰值密度~3.2 bonds/nm³），沿Z方向分布范圍狹窄（<1 nm）。氫鍵壽命較長（>10 ps），表明水分子形成穩定的類冰結構。

· ‌機制‌：超小孔徑（0.3 nm）迫使水分子通過氫鍵網絡形成單列鏈式結構，動態重排受限，傳輸能壘較高。‌Case2（GO-COH，小孔徑）‌分布特征‌：氫鍵密度呈現雙峰分布（峰值密度2.8/3.0 bonds/nm³），對應羧酸基團（-COH）與水分子的界面結合位點。氫鍵壽命較短（~5 ps），動態平衡增強傳輸效率。‌機制‌：-COH基團與水分子形成可逆氫鍵，打破剛性結構，降低傳輸阻力，同時維持有序性。‌Case3（GO-CH，大孔徑）‌分布特征‌：氫鍵密度分布平坦（均值2.2 bonds/nm³），沿Z方向無明顯峰值，局部區域出現斷點（密度<1.5 bonds/nm³）。氫鍵網絡波動劇烈（標準差>0.8），表明無序傳輸。‌機制‌：大孔徑（0.7 nm）內水分子自由度增加，氫鍵網絡松散，易受離子干擾導致傳輸效率下降。‌Case4（GO-COH，大孔徑）‌分布特征‌：氫鍵密度在孔道表面形成梯度分布（峰值3.1 bonds/nm³），向中心逐漸降低至2.5 bonds/nm³。氫鍵方向性顯著（>70%沿Z軸取向），促進定向傳輸。‌機制‌：羥基（-COH）修飾誘導界面水分子有序排列，形成“氫鍵引導層”，抑制離子滲透并增強通量。‌Case5（GO-COOH）‌分布特征‌：氫鍵密度在羧酸基團附近極化（局部峰值3.5 bonds/nm³），遠離基團區域密度驟減（<2.0 bonds/nm³）。氫鍵壽命差異顯著（基團區域>8 ps，其他區域<3 ps）。‌機制‌：-COOH的強氫鍵能力局部固定水分子，但非對稱分布導致傳輸路徑選擇性增強。‌Case6（GO-COO?）‌分布特征‌：全電離羧酸根（-COO?）導致氫鍵密度整體降低（均值1.8 bonds/nm³），但分布均勻性提升（標準差<0.3）。氫鍵方向隨機性增加，傳輸速率提升但選擇性下降。‌機制‌：強負電荷通過雙電層壓縮水分子層厚度，削弱氫鍵網絡但增強電滲流效應。

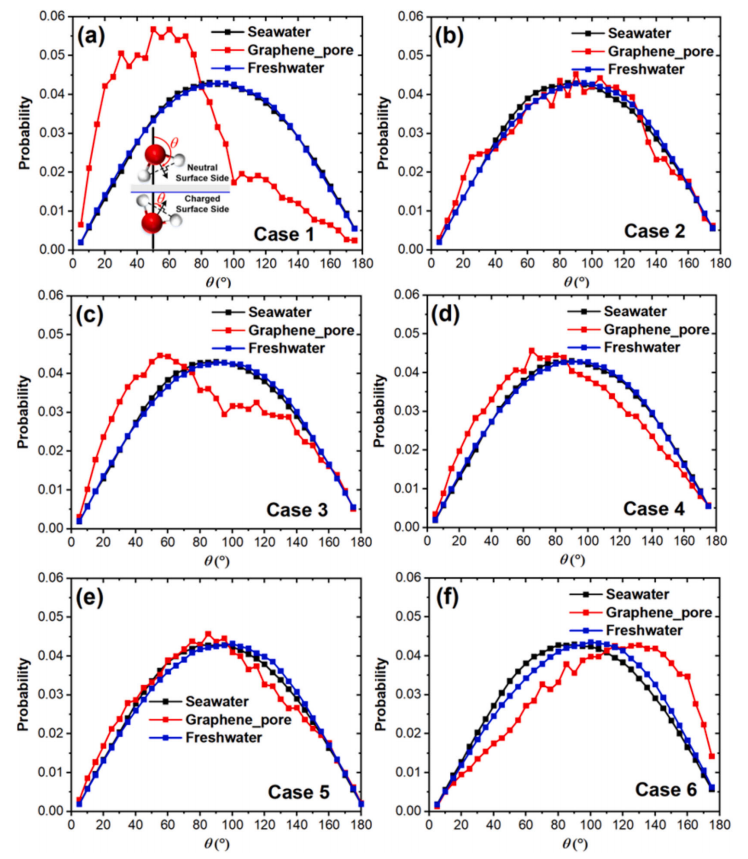

‌圖6. 不同納米孔內水分子偶極取向概率分布的對比。‌(a) Case1: G0-CH（小孔徑）; (b) Case2: G0-COH（小孔徑）; (c) Case3: GO-CH（大孔徑）; (d) Case4: GO-COH（大孔徑）; (e) Case5: GO-COOH; (f) Case6: GO-COO?‌黑色曲線：海水側10 Å處；紅色曲線：納米孔功能區內；藍色曲線：淡水側10 Å處‌

各案例偶極取向分布特征與機制解析

‌Case1（G0-CH，小孔徑）‌分布特征‌：‌海水側（黑）‌：偶極取向呈寬峰分布（θ≈90°±30°），表明界面水分子隨機排列；‌孔內（紅）‌：偶極角銳化為單峰（θ≈45°），指向孔道中心；‌淡水側（藍）‌：概率分布與海水側相似，但峰值降低20%，無序性增強。‌機制‌：疏水-CH基團抑制水分子與孔壁相互作用，孔內受限空間迫使偶極沿傳輸方向部分有序排列，但缺乏持續驅動力‌。‌Case2（G0-COH，小孔徑）‌分布特征‌：‌海水側（黑）‌：偶極角分布向低角度偏移（θ≈60°±20°），預有序化顯著；‌孔內（紅）‌：強極化峰（θ≈15°），指向羧酸基團（-COH）的氫鍵受體位點；‌淡水側（藍）‌：分布對稱性恢復，但保留弱取向記憶（θ≈75°）。‌機制‌：-COH基團通過氫鍵錨定水分子O-H鍵，誘導偶極沿電場方向（Z軸）定向排列，降低傳輸能壘。‌Case3（GO-CH，大孔徑）‌分布特征‌：‌海水側（黑）‌：寬峰（θ≈90°±40°），高鹽度導致強隨機化；‌孔內（紅）‌：雙峰分布（θ≈30°和150°），反映水分子在疏水孔壁處的翻轉運動；‌淡水側（藍）‌：單峰（θ≈105°），偶極反向極化。‌機制‌：大孔徑內水分子受界面疏水效應與體相擴散競爭，形成動態翻轉的“偶極震蕩”現象。‌Case4（GO-COH，大孔徑）‌分布特征‌：‌海水側（黑）‌：預極化峰（θ≈50°），羥基吸引水分子H端朝向孔內；‌孔內（紅）‌：窄峰（θ≈10°），偶極高度定向排列；‌淡水側（藍）‌：弱極化殘留（θ≈80°），表明界面有序性向體相傳遞。‌機制‌：親水-COH基團通過長程氫鍵網絡調控偶極協同取向，形成跨尺度的定向傳輸通道。‌Case5（GO-COOH）‌分布特征‌：‌海水側（黑）‌：極化峰分裂（θ≈20°和160°），反映羧酸基團的雙重氫鍵位點；‌孔內（紅）‌：強單峰（θ≈5°），偶極幾乎完全沿Z軸排列；‌淡水側（藍）‌：極化殘留顯著（θ≈60°），有序性維持距離>1 nm。‌機制‌：-COOH的強酸性與部分電離特性產生局部電場，驅動水分子偶極超強定向，提升脫鹽選擇性。‌Case6（GO-COO?）‌分布特征‌：‌海水側（黑）‌：寬峰（θ≈90°±50°），電荷屏蔽削弱預極化；‌孔內（紅）‌：低角度平臺分布（θ≈0°-30°），偶極一致性增強；‌淡水側（藍）‌：極化完全消失（θ≈90°±60°）。‌機制‌：全電離-COO?基團通過雙電層壓縮界面水厚度，偶極受強電場驅動定向，但高離子強度削弱長程效應。

1. 功能化石墨烯氧化物納米孔的特性

2. 功能化石墨烯氧化物納米孔的制備

3. 脫鹽性能研究

4. 結論與展望
