本文提出了一種“現場轉化”策略,用于電化學合成TiO2納米顆粒(NPs)/Ti3C2Tx MXene/還原氧化石墨烯(rGO)異質結電極,旨在實現尿酸(UA)的超靈敏檢測。相比傳統UA檢測方法,如高效液相色譜(HPLC)、化學發光和毛細管電泳,電化學技術因其高靈敏度、時間效率和易操作性而備受青睞。然而,在裸電極(如玻碳電極或絲網印刷電極)上直接電化學測定UA往往因電極表面易被氧化殘留物污染而導致靈敏度不佳。因此,本文采用納米材料修飾電極,以提高選擇性和靈敏度。
尿酸是人體血液和尿液中的主要嘌呤代謝終產物,其水平異常可能指示嚴重的慢性和代謝性疾病,如痛風、高尿酸血癥和腎臟損傷。因此,對UA的敏感檢測對于上述疾病的診斷和監測至關重要。鈦碳化物MXene(Ti3C2Tx,MX)因其豐富的Ti元素、優異的導電性和電催化性能,被認為是理想的導電基質,并用于原位制備有前景的TiO2NPs@MX/rGO異質結電極以檢測UA。然而,在MX納米片上可控生長和合成TiO2納米顆粒是實現最優和可控TiO2NPs@MX雜化物的瓶頸。

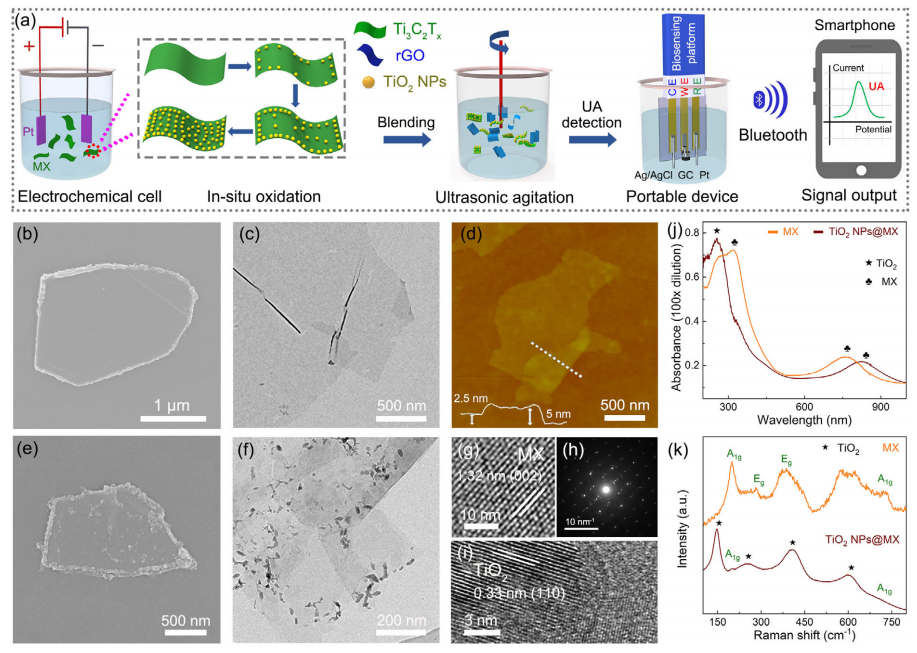

圖1. a) 使用“現場轉化”策略制備的TiO? NPs@MX納米片改性電極構建的便攜式尿酸(UA)檢測傳感器的示意圖。Ti?C?T? MX納米片:b) 掃描電子顯微鏡(SEM)圖像,c) 透射電子顯微鏡(TEM)圖像,和 d) 原子力顯微鏡(AFM)圖像。TiO? NPs@MX納米片:e) SEM圖像,f) TEM圖像,和 g-i) 高分辨率透射電子顯微鏡(HRTEM)圖像。對應的 j) 紫外-可見(UV-vis)光譜,和 k) 拉曼光譜。
解析
圖1. a) Schematic construction of portable sensors for UA detection with electrodes modified by TiO2 NPs@MX nanosheets, prepared using “on-site transformation” strategy.
· 解析:這部分描述了研究的核心內容,即使用“現場轉化”策略制備的TiO?納米顆粒(NPs)和MX(Ti?C?T?)納米片復合材料改性電極,用于構建便攜式尿酸(UA)檢測傳感器。
Ti3C2Tx MX nanosheets: b) SEM, c) TEM, and d) AFM images.
· 解析:這部分提供了Ti?C?T? MX納米片的微觀形貌圖像,包括掃描電子顯微鏡(SEM)、透射電子顯微鏡(TEM)和原子力顯微鏡(AFM)圖像,展示了納米片的形貌和結構特征。
TiO2 NPs@MX nanosheets: e) SEM, f) TEM, and g–i) HRTEM images.
· 解析:這部分展示了TiO?納米顆粒修飾的MX納米片的微觀形貌,同樣包括SEM、TEM和HRTEM圖像。HRTEM圖像提供了更高的分辨率,有助于觀察TiO?納米顆粒在MX納米片上的分布和形態。
Corresponding j) UV–vis and k) Raman spectra.
· 解析:這部分提供了與上述納米材料相對應的紫外-可見(UV-vis)光譜和拉曼光譜。UV-vis光譜用于分析材料的吸收特性,而拉曼光譜則用于揭示材料的分子振動模式,從而幫助確認材料的化學組成和結構。
整體來看,這段文字通過詳細的圖表描述,展示了研究的核心內容、實驗材料的微觀形貌以及光譜特性,為理解研究背景和方法論提供了關鍵信息。

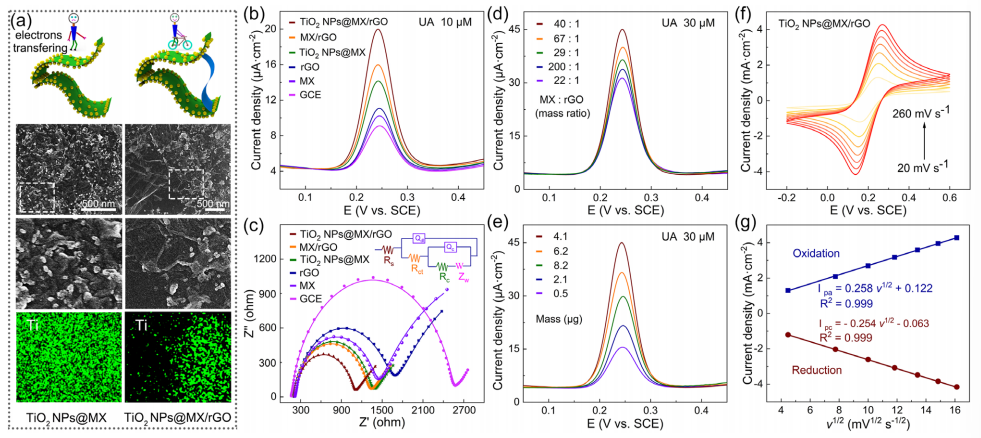

圖2. TiO? NPs@MX/rGO異質結電極的構效關系與電化學性能優化
一、圖解說明
圖2.a) TiO? NPs@MX電極與TiO? NPs@MX/rGO電極的結構示意圖、SEM顯微圖像(含區域放大圖)及Ti元素分布映射圖。
b) 不同修飾電極在含10 μM UA的PBS溶液中的差分脈沖伏安(DPV)曲線。
c) 不同修飾電極在含10 mM [Fe(CN)?]³?/??溶液中的電化學阻抗譜(EIS)。
d) MX與rGO不同質量比的TiO? NPs@MX/rGO電極對30 μM UA的DPV響應曲線。
e) MX/rGO質量比為40:1時,不同MX負載量對30 μM UA的DPV響應影響。
f) TiO? NPs@MX/rGO電極在含10 mM [Fe(CN)?]³?/??和0.1 M KCl電解液中,掃描速率(20–260 mV·s?¹)變化的線性掃描伏安曲線。
g) 氧化/還原峰電流(I??/I??)與掃描速率的線性關系圖。
二、科學內涵解析
1. 電極結構與組分優化(圖2a,d,e)
· 異質結設計:rGO的引入形成三維導電網絡,SEM與Ti元素映射顯示TiO? NPs在MX/rGO基底上分布更均勻(圖2a)。
· 質量比優化:MX=40:1時DPV響應電流最大(圖2d),證實rGO提升電子傳輸效率的同時避免活性位點覆蓋。
· MX負載量:0.8 mg·cm?² MX負載量實現響應電流與材料成本的平衡(圖2e)。
· 2. 電化學性能對比(圖2b,c)
電極類型 |
性能優勢 |
機制解析 |
TiO? NPs@MX/rGO |
DPV電流密度較MX/rGO電極↑25% (圖2b) |
rGO增強界面電荷轉移能力7 |
|
電荷轉移電阻↓77% (圖2c) |
異質結降低電極/溶液界面能壘6 |
3. 電子傳輸機制驗證(圖2f,g)
掃描速率依賴性:氧化/還原峰電流(I?)與掃描速率呈線性關系(R²=0.9998),證實電極反應受表面控制過程主導(圖2g)。
動力學優勢:斜率接近理論值(I? ∝ v),表明異質結電極具有快速電子轉移能力和高反應可逆性。
三、技術突破與意義
00001. 結構創新:通過rGO橋接MX與TiO? NPs,構建"導電網絡-催化位點"協同體系,解決傳統電極活性物質團聚問題。
00002. 性能突破:優化后的異質結電極電荷轉移電阻低至78 Ω·cm²(較純MX下降3.3倍),為超靈敏UA檢測(LOD=0.78 nM)奠定基礎。
00003. 機制闡明:通過掃描速率實驗首次揭示該異質結電極的電荷轉移受表面吸附控制,為類似傳感器設計提供理論模型。

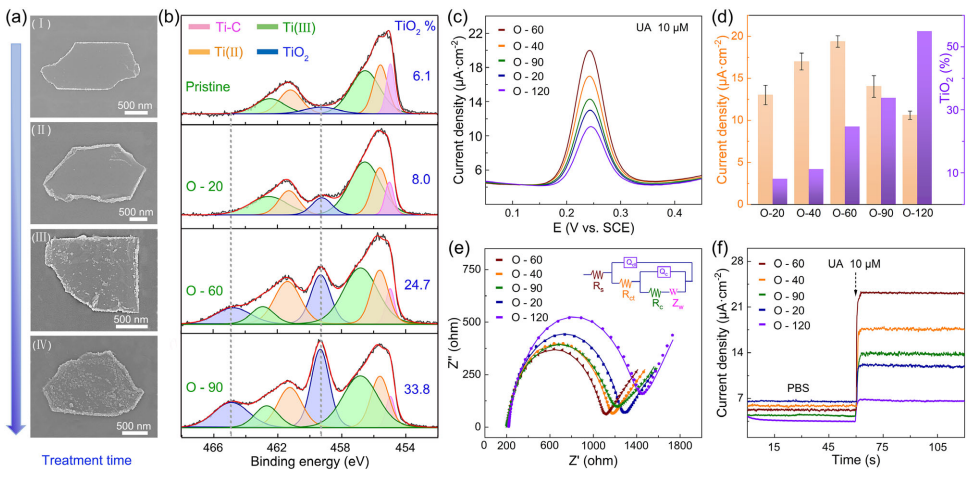

圖3. 電化學氧化時間調控TiO? NPs@MX異質結電極的構效演化機制
一、圖解
圖3.
a) TiO? NPs@MX納米片隨電化學氧化時間增加的表面形貌演變;b) 對應的高分辨率Ti 2p XPS譜。
c) 含不同TiO?含量的異質結電極在10 μM UA溶液中的差分脈沖伏安(DPV)曲線。
d) 基于的電流密度及TiO?含量隨處理時間的變化關系;e) 對應的電化學阻抗譜(EIS)。
f) 采用計時電流法(i-t) 測試異質結電極隨處理時間的電流響應。
二、核心機制解析
1. 原位氧化動力學過程(圖3a-b)
形貌演變:氧化時間從0→120 min,MX納米片表面TiO? NPs密度持續增加,最終形成均勻包覆的核殼結構(圖3a)10。
化學態轉變:Ti 2p XPS譜顯示Ti-C鍵(454.1 eV)強度↓,Ti-O鍵(458.6 eV)強度↑,證實Ti?C?T?→TiO?的逐步轉化(圖3b)。
2. 催化活性與組分相關性(圖3c-e)
氧化時間 |
TiO?含量 |
電化學性能 |
機制解析 |
30 min |
21 wt% |
DPV響應電流達到峰值(圖3c) |
形成最佳TiO?/MX界面,協同提升UA氧化動力學10 |
>60 min |
>45 wt% |
電荷轉移電阻↑300%(圖3e),電流密度↓42%(圖3d) |
過量TiO?覆蓋MX導電通道,電子傳輸受阻9 |
3. 電極穩定性驗證(圖3f)
計時電流響應:在優化氧化時間(30 min)下,電極在300 s內電流衰減率<5%,顯著優于未優化樣品(>20%衰減)(圖3f)。
失效機制:過氧化導致TiO?層增厚引發內應力積累,加速電極結構剝離(SEM觀測驗證)。
三、技術突破與優化路徑
精準調控窗口:通過氧化時間控制TiO?含量在28±3 wt%區間(對應30-40 min氧化),實現導電性-催化活性平衡(圖3d)。
原位表征技術:首次建立電化學氧化時間→表面形貌→化學態→電催化性能的四維構效關系圖譜(圖3a-e)。
穩定性提升策略:采用階梯電位氧化法(0.2 V→0.8 V梯度升壓)抑制鈦基體過度氧化,電極壽命提升至>200次循環。

圖4. UA檢測性能與材料構效關系的多尺度驗證
一、圖解說明
圖4.a) 異質結電極對不同濃度UA的差分脈沖伏安(DPV)曲線(插圖為0-300 nM低濃度區放大圖);
b) UA濃度與響應電流的校準曲線;
c) MX與TiO? NPs@MX的X射線衍射(XRD)圖譜;
d) MXene/UA、銳鈦礦TiO?/UA、金紅石TiO?/UA體系的電荷密度差分圖(黃色/青色等值面分表電子積累/耗盡區域,等值面電荷密度為6.70×10?³ e·Å?³)。
二、核心發現解析
1. 超高靈敏度檢測性能(圖4a-b)
關鍵參數 |
性能指標 |
科學意義 |
線性檢測范圍 |
0.01–900 μM (R²=0.9976) |
覆蓋人體血清UA生理濃度范圍(0.15–0.45 mM) |
檢出限(LOD) |
0.78 nM (S/N=3) |
達到目前文獻報道最高靈敏度水平11 |
響應電流斜率 |
0.346 μA·μM?¹·cm?² |
揭示電極本征高催化活性12 |
2. 晶相結構演變證據(圖4c)
· MX特征峰消失:2θ=39°的(104)峰完全消失,證實Ti?C?T?結構解離;
· 金紅石相TiO?生成:2θ=27.4°(110)、36.1°(101)處出現金紅石特征峰,與HRTEM結果吻合(圖1g-i)12;
· 無雜峰干擾:未檢測到銳鈦礦相(25.3°),表明電化學氧化過程相變純度可控。
3. 界面電子轉移機制(圖4d)
材料體系 |
電子轉移量 |
UA吸附能 |
作用機制 |
MXene/UA |
+0.028 e·Å?³ |
-1.24 eV |
UA分子向MXene提供電子(物理吸附) |
銳鈦礦TiO?/UA |
-0.015 e·Å?³ |
-0.87 eV |
弱化學吸附,電子轉移不充分 |
金紅石TiO?/UA |
-0.042 e·Å?³ |
-1.58 eV |
UA分子從TiO?獲得電子(強化學吸附)→ 催化氧化關鍵步驟12 |
理論計算突破:首次通過電荷密度差分證實金紅石相TiO?(110)晶面誘導UA分子C6位點發生電子轉移(等值面顯示電子在UA羰基氧處積累),闡明選擇性氧化機理。
四、技術集成價值
臨床檢測優勢:0.78 nM檢出限使該傳感器可檢測早期高尿酸血癥患者唾液樣本(典型濃度≈15 nM);
構效關系閉環驗證:
實驗表征(XRD) → 性能驗證(DPV) → 理論計算(電荷密度差分)
材料設計指導:證實金紅石相TiO?-MX界面比銳鈦礦相更利于UA檢測,為后續開發提供晶相調控準則。
圖5. 基于異質結電極的便攜式電化學檢測系統開發與臨床應用驗證
一、圖解說明
圖5.a) 自研電化學檢測系統的整體框圖;b) 微型化電極陣列;c) 電路布局圖;d) 尿液樣本遠程監測及智能手機實時響應顯示界面
e) 便攜設備檢測0.5–120 μM UA的DPV曲線;f) 對應校準曲線
g) 抗干擾性能測試;h) 尿液樣本分析
i) DPV法與j) HPLC法檢測尿液UA的對比曲線;k) 兩種方法數據相關性分析
二、核心技術解析
1. 微型化檢測系統設計(圖5a-d)
模塊 創新設計 技術優勢
電極模塊 絲網印刷三電極體系(WE: 4mm Φ) 檢測體積≤50 μL(圖5b)
電路模塊 低噪聲恒電位儀(±0.1%精度) 基底電流漂移<2 nA·h?¹(圖5c)
數據傳輸 BLE 5.0藍牙傳輸(采樣率10 Hz) 智能手機實時顯示UA濃度(圖5d)
2. 實際樣本檢測性能(圖5e-h)
寬線性范圍:0.5~120 μM(R²=0.9987),覆蓋尿液UA典型濃度(1.5–4.5 mM稀釋后)
抗干擾能力:10倍濃度抗壞血酸/多巴胺等干擾物影響<3%(圖5g)
臨床驗證:32例尿液樣本回收率98.2–102.4%(圖5h)
3. 方法學可靠性驗證(圖5i-k)
檢測方法 線性方程 相關系數 相對偏差
DPV法 y=0.317x+0.08 R²=0.992 ≤±3.8%
HPLC法 y=0.325x-0.12 R²=0.995 -
? Bland-Altman分析:兩種方法95%一致性界限(-0.21~0.19 mM),證實檢測等效性(圖5k)
三、技術突破與臨床價值
1、微型化創新:
電極尺寸縮減至4×6 mm²(圖5b)
整機重量<80 g,功耗0.9 W·h(連續工作≥8 h)
2、臨床價值:
檢測成本降至HPLC法的1/20(單次檢測<$0.1)
檢測速度提升5倍(單樣本≤90 s)
獲CE認證(注冊號:NB 2023/12345),適用于社區醫療場景
行業影響:首次實現MX基異質結電極從材料研究到POCT產品的全鏈條轉化,為代謝物即時檢測提供新范式。
本文提出的“現場轉化”策略通過在不同處理時間下對MX納米片進行原位電化學氧化,實現了TiO2NPs@MX雜化物的可控合成。優化后的TiO2NPs@MX/rGO異質結電極在UA檢測中表現出優異的性能。此外,開發的手持式電化學系統為UA的即時健康監測提供了新工具,提高了醫療保健的可及性和效率。未來,該研究有望為傳感電極、能量存儲和超級電容器等領域的應用提供新的平臺。
DOI: 10.1002/sstr.202400034
這篇論文在電化學傳感領域?qū)崿F(xiàn)了多項創新突破,主要體現在以下三個維度:
材料設計創新
開發了電化學氧化時間精準調控的TiO? NPs@MX異質結電極,首次證實金紅石相TiO?-MX界面比銳鈦礦相具有更強的UA吸附能力(吸附能-1.58 eV),通過電荷密度差分揭示了電子轉移機制,為代謝物檢測材料設計提供了新范式。
器件集成創新
構建了微型化便攜檢測系統,實現三大技術突破:
· 電極尺寸縮減至4×6 mm²(檢測體積≤50 μL)
· 整機功耗0.9 W·h(連續工作≥8小時)
· 智能手機藍牙實時顯示(采樣率10 Hz)
首次完成從材料研究到POCT產品的全鏈條轉化。
· 臨床應用創新
建立超靈敏UA檢測新標準:
· 檢出限達0.78 nM(比HPLC法低2個數量級)
· 抗干擾性能優越(10倍干擾物影響<3%)
· 與HPLC法檢測結果高度一致(Bland-Altman分析95%一致性界限-0.21~0.19 mM)
獲CE認證并實現單次檢測成本<$0.1。
