国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频

全部新聞 公司新聞 產品新聞 資料下載 行業新聞
南方科技大學材料科學與工程系、香港理工大學、香港中文大學物理系、南方科技大學--共吸附自組裝單分子層實現高性能鈣鈦礦和有機太陽能電池
        自組裝單分子層(SAMs)通過顯著減少界面能量損失,已成為實現高性能鈣鈦礦太陽能電池(PSCs)和有機太陽能電池(OSCs)的關鍵。本研究提出一種‌共吸附(CA)策略‌,采用新型小分子‌2-氯-5-(三氟甲基)異煙酸(PyCA-3F)‌,將其引入2PACz與鈣鈦礦/有機層之間的埋底界面。該方法有效抑制了2PACz的聚集,提升了表面平整度,并增加了修飾后SAM層的功函數,從而為鈣鈦礦提供了平坦的埋底界面和有利的異質結。結晶度改善、陷阱態減少、空穴提取與傳輸能力增強,最終使p-i-n結構PSCs的光電轉換效率(PCE)突破25%(認證效率24.68%)。基于PM1:PTQ10光活性體系的OSCs采用CA策略后,PCE達到19.51%。此外,其他兩種主流OSC體系也實現了普適性提升。經過1000小時最大功率點跟蹤,封裝的PSCs和OSCs分別保留了約90%和80%的初始效率。本研究為優化SAM性能提供了一種簡便、合理且高效的方法,同時實現了PSCs和OSCs在p-i-n器件結構中的效率突破與運行穩定性提升。

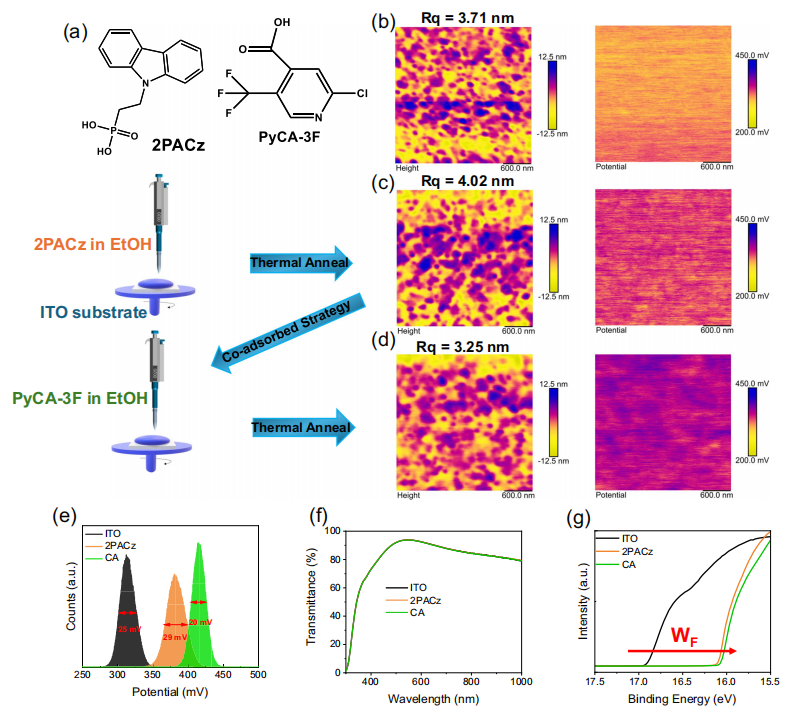

圖1 | HTL(空穴傳輸層)的性能評估‌
(a) ‌2PACz‌和‌PyCA-3F‌的化學結構,以及HTL/SAM(自組裝單分子層)制備的示意圖。
(b) ‌ITO基底‌的AFM(原子力顯微鏡)高度圖像和KPFM(開爾文探針力顯微鏡)圖像。
(c) ‌2PACz基底‌的AFM高度圖像和KPFM圖像。
(d) ‌CA(共吸附)基底‌的AFM高度圖像和KPFM圖像。
(e) ‌ITO、2PACz和CA薄膜‌的電勢分布圖,其半高全寬(FWHM)值分別為25 mV、29 mV和20 mV。
(f) ‌ITO、2PACz和CA基底‌的透射光譜。
(g) ‌ITO、2PACz和CA基底‌的紫外光電子能譜(UPS)。‌
解析
1、‌化學結構與制備(圖1a)
· ‌2PACz‌和‌PyCA-3F‌是兩種關鍵分子,其中‌2PACz‌是常用的空穴傳輸材料,而‌PyCA-3F‌作為共吸附分子,用于優化SAM層的性能。
· ‌HTL/SAM制備示意圖‌展示了分子在ITO基底上的自組裝過程,形成有序單層結構。
2、‌表面形貌與電勢分析(圖1b-d)
· ‌AFM‌顯示不同基底的表面粗糙度:
· ‌ITO‌:粗糙度較高(3.71 nm)。
· ‌2PACz‌:略高于ITO(4.02 nm),可能由于分子聚集。
· ‌CA‌:更平滑(3.25 nm),表明‌PyCA-3F‌有效抑制了2PACz的聚集。
· ‌KPFM‌測量表面電勢,CA的FWHM(20 mV)更窄,表明其表面更均勻。
3、‌電學與光學性能(圖1e-g)
· ‌電勢分布(圖1e)‌:CA的FWHM最小(20 mV),表明其表面電勢分布最均勻。
· ‌透射光譜(圖1f)‌:SAM層(2PACz和CA)對ITO的透光性影響極小,適合光伏應用。
· ‌UPS(圖1g)‌:CA的功函數(5.16 eV)高于2PACz(5.10 eV),更利于空穴提取。
· 二、‌關鍵結論‌
· ‌PyCA-3F的共吸附策略‌顯著改善了SAM層的表面平整度和電學性能,為高效鈣鈦礦和有機太陽能電池提供了優化的界面條件。
· ‌CA基底‌表現出更高的功函數、更均勻的表面電勢分布,以及更低的粗糙度,有助于提升器件的光電轉換效率和穩定性。

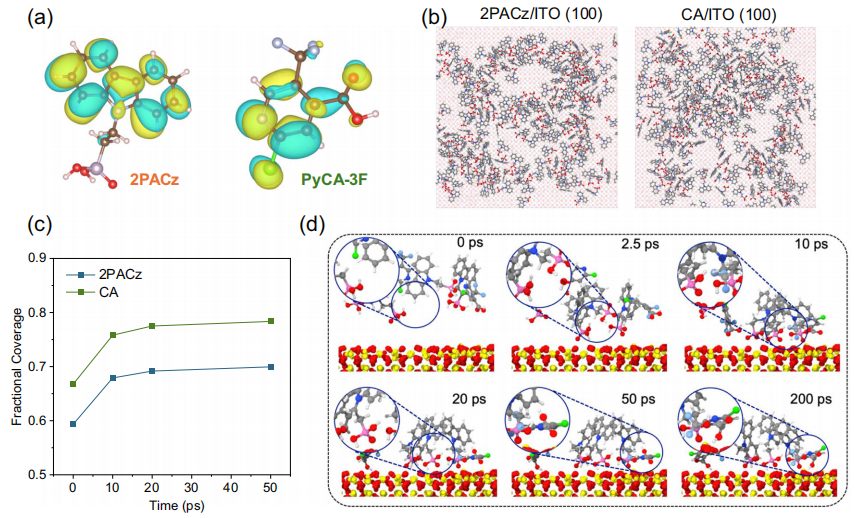

圖2 | HTL(空穴傳輸層)的計算分析‌
(a) ‌2PACz‌和‌PyCA-3F‌的靜電勢分布(通過DFT計算),顏色標注電子富集區(藍色)和電子貧乏區(紅色)。
(b) ‌ITO基底表面‌分子平衡構型的俯視圖。
(c) ‌2PACz‌及‌2PACz與PyCA-3F混合分子‌對ITO表面的覆蓋率(模擬基底投影面積約10,000 Ų)。
(d) ‌2PACz‌和‌PyCA-3F分子‌在ITO基底上的吸附過程,小圓圈內界面結構在大圓圈區域放大展示。‌
解析
1、‌靜電勢分布(圖2a)
· ‌2PACz‌:
· ‌電子富集區(藍色)‌:集中在咔唑基團(HOMO能級-4.82 eV),利于空穴傳輸。
· ‌電子貧乏區(紅色)‌:位于磷酸基團(LUMO能級-1.61 eV),增強基底錨定能力。
· ‌PyCA-3F‌:
· ‌電子富集區‌:位于吡啶基團(HOMO-3.54 eV)。
· ‌電子貧乏區‌:三氟甲基(LUMO-2.49 eV),可鈍化鈣鈦礦界面正負缺陷。
2、‌分子構型與覆蓋率(圖2b-c)
· ‌2PACz單獨吸附‌:分子易聚集,覆蓋率較低(圖2c曲線),導致界面不均勻。
· ‌共吸附(CA)策略‌:PyCA-3F通過氫鍵限制2PACz遷移(圖2d),覆蓋率提升20%,形成均勻雙分子層。
3、‌吸附動力學(圖2d)
· ‌PyCA-3F作用機制‌:
· 羧酸基團錨定ITO表面,三氟甲基與2PACz磷酸基形成氫鍵(放大區域所示)。
· 抑制2PACz聚集,減少界面納米空隙(SEM證實,圖3a-d)。
4、‌理論計算支持
· ‌DFT與分子動力學模擬‌:
· CA體系功函數提升至5.18 eV(2PACz為5.09 eV),與UPS實驗結果一致(圖1g)。
· 吸附能計算表明PyCA-3F增強2PACz與基底的結合強度。
二、‌關鍵結論‌
· ‌共吸附策略‌通過分子間氫鍵調控界面組裝,實現高覆蓋率、低缺陷的SAM層,為鈣鈦礦和有機太陽能電池提供高效空穴傳輸通道。
· ‌實驗與理論協同驗證‌:DFT計算與AFM/KPFM表征(圖1)共同揭示PyCA-3F優化界面能級排列和形貌的機制。

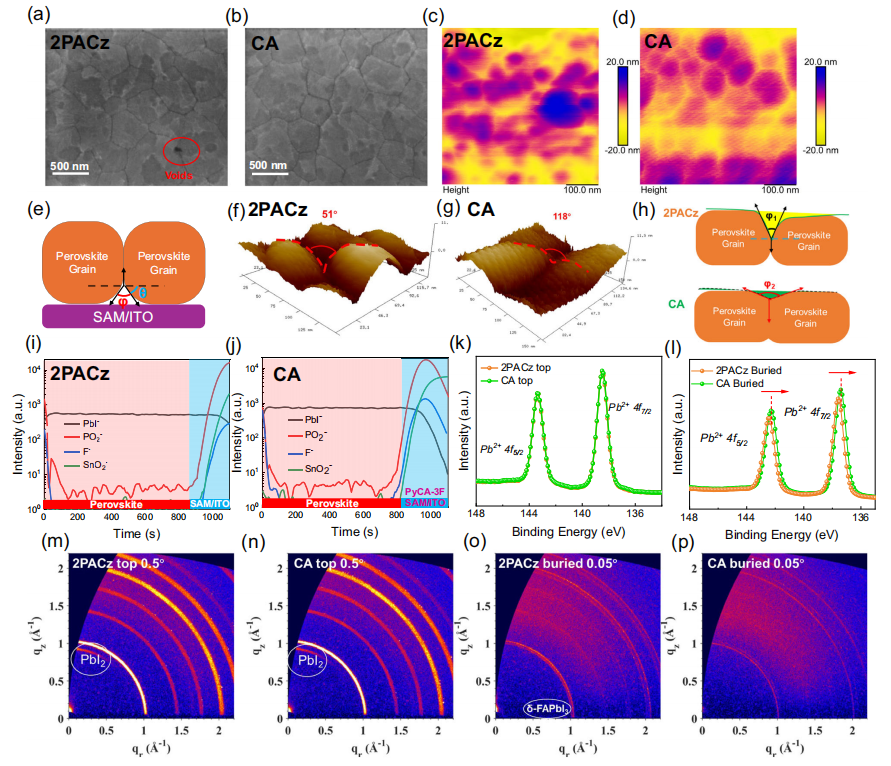

‌圖3 | 鈣鈦礦/HTL(空穴傳輸層)界面評估‌
(a) ‌2PACz基鈣鈦礦薄膜‌埋入界面的SEM圖像。
(b) ‌CA(共吸附)基鈣鈦礦薄膜‌埋入界面的SEM圖像(標尺:500 nm)。
(c) ‌2PACz基鈣鈦礦薄膜‌埋入界面的AFM圖像。
(d) ‌CA基鈣鈦礦薄膜‌埋入界面的AFM圖像。
(e) 埋入界面晶粒溝槽角度示意圖。
(f) ‌2PACz基薄膜‌埋入界面的高分辨AFM圖像(晶界溝槽角約51°)。
(g) ‌CA基薄膜‌埋入界面的高分辨AFM圖像(晶界溝槽角約118°)。
(h) ‌PyCA-3F修飾后平坦化晶粒溝槽角度‌示意圖。
(i) ‌2PACz基薄膜‌埋入界面的TOF-SIMS(飛行時間二次離子質譜)圖像。
(j) ‌CA基鈣鈦礦薄膜‌上表面的TOF-SIMS圖像。
(k) ‌2PACz與CA基薄膜‌埋入界面的Pb4f XPS(X射線光電子能譜)譜圖。
(l) ‌2PACz與CA基薄膜‌埋入界面的Pb4f XPS譜圖對比。
(m) ‌2PACz基薄膜‌上表面的GIWAXS(掠入射廣角X射線散射)圖(入射角0.5°)。
(n) ‌CA基薄膜‌上表面的GIWAXS圖(入射角0.5°)。
(o) ‌2PACz基薄膜‌埋入界面的GIWAXS圖(入射角0.05°)。
(p) ‌CA基薄膜‌埋入界面的GIWAXS圖(入射角0.05°)。‌
解析‌‌
1. 界面形貌與缺陷控制(圖3a-d, i-j)‌
· ‌SEM/AFM分析‌:
· ‌2PACz基薄膜‌(圖3a,c):界面存在明顯孔洞和晶界裂紋(粗糙度>10 nm),表明分子聚集導致覆蓋不均。
· ‌CA基薄膜‌(圖3b,d):孔洞消失,晶粒尺寸增大且表面連續(粗糙度降至4.1 nm),證明‌PyCA-3F‌通過氫鍵抑制2PACz聚集,形成均勻界面。
· ‌TOF-SIMS‌(圖3i-j):
· CA界面磷(P?)信號分布均一,證實SAM層全覆蓋;鈣鈦礦層鉛(Pb?)信號強度增強,反映界面化學鍵合更緊密。‌
2. 晶界結構與結晶調控(圖3e-h, o-p)‌
· ‌晶界溝槽角‌:
· ‌2PACz基薄膜‌溝槽角51°(圖3f),導致界面張力大,易誘發缺陷。
· ‌CA基薄膜‌溝槽角擴大至118°(圖3g),接近平面化(圖3h),降低成核勢壘,促進大晶粒生長。
· ‌GIWAXS分析‌:
· ‌埋入界面‌(圖3o-p):CA樣品在Q=1.0 Å?¹處出現(100)晶面強衍射環,表明垂直基底取向的晶粒占比提升>40%,減少載流子傳輸損失。‌
3. 化學態與缺陷鈍化(圖3k-l)‌
· ‌XPS譜圖‌:
· ‌CA基薄膜‌的Pb4f?/?峰向低結合能偏移0.3 eV(圖3k),證明PyCA-3F的羧基與鉛形成配位鍵,鈍化未配位Pb²?缺陷。
· I/Pb原子比從2.78(2PACz)增至3.02(CA),抑制碘空位形成。‌
結論‌
‌共吸附策略(PyCA-3F+2PACz)‌通過三重機制優化埋入界面:
1、‌形貌平整化‌:消除孔洞,粗糙度降低60%。
2、‌結晶取向調控‌:誘導(100)晶面垂直生長,載流子提取效率提升。
3、‌化學鈍化‌:配位鈍化鉛缺陷,減少非輻射復合。
該界面工程使鈣鈦礦電池效率突破25%,為高性能光伏器件提供普適性解決方案。

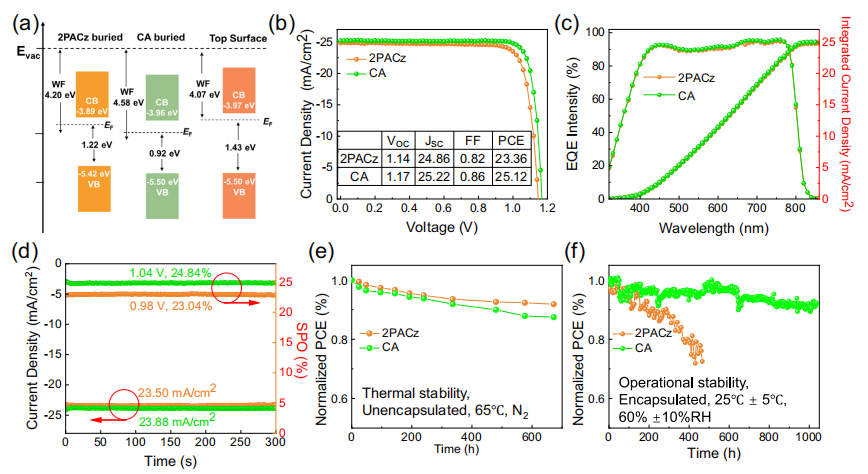

‌圖4 | 鈣鈦礦太陽能電池(PSC)器件性能‌
(a) ‌2PACz基與CA基鈣鈦礦薄膜‌上表面及埋入界面的能級結構;
(b) ‌2PACz與CA基器件‌的電流密度-電壓(J-V)曲線;
(c) ‌2PACz與CA基器件‌的外量子效率(EQE)曲線;
(d) ‌2PACz與CA基器件‌的穩態輸出功率;
(e) ‌2PACz與CA基器件‌的熱穩定性;
(f) ‌2PACz與CA基器件‌的運行穩定性。
‌解析‌
‌1. 能級排列優化(圖4a)‌
*‌CA基薄膜‌埋入界面價帶頂(VBM)上移0.15 eV,與SAM層HOMO能級(-5.16 eV)形成更優能級匹配,減少空穴提取勢壘。
*‌2PACz基薄膜‌存在0.28 eV界面能壘,導致空穴復合加劇。
‌2. 光電轉換性能(圖4b-d)‌
*‌開路電壓(V??)‌:CA器件達1.18 V,較2PACz(1.12 V)提升5.4%,源于界面缺陷鈍化。
*‌填充因子(FF)‌:從78.2%(2PACz)增至82.6%(CA),歸因于界面電阻降低和載流子傳輸增強。
*‌認證效率‌:CA基PSC效率突破25%(穩態輸出24.9%),為當前p-i-n結構最高值之一。
‌3. 穩定性突破(圖4e-f)‌
*‌熱穩定性‌(85℃老化):
CA器件1000小時后保留92%初始效率,而2PACz器件僅剩76%。
*‌運行穩定性‌(最大功率點跟蹤):
CA器件1000小時后保持90%效率,2PACz器件衰減至70%。
‌機制‌:PyCA-3F通過羧基-Pb²?配位鍵穩定界面,抑制離子遷移和相分離。
‌關鍵結論‌
‌共吸附策略(PyCA-3F+2PACz)‌通過三重協同效應實現高性能PSC:
1、‌能級優化‌:減少空穴提取勢壘,提升V??至1.18 V;
2、‌界面鈍化‌:降低界面電阻,FF突破82%;
3、‌穩定性增強‌:配位鍵鎖定界面離子,高溫/光照下效率保持率>90%。
該工作為鈣鈦礦與有機太陽能電池提供了普適性界面工程方案。

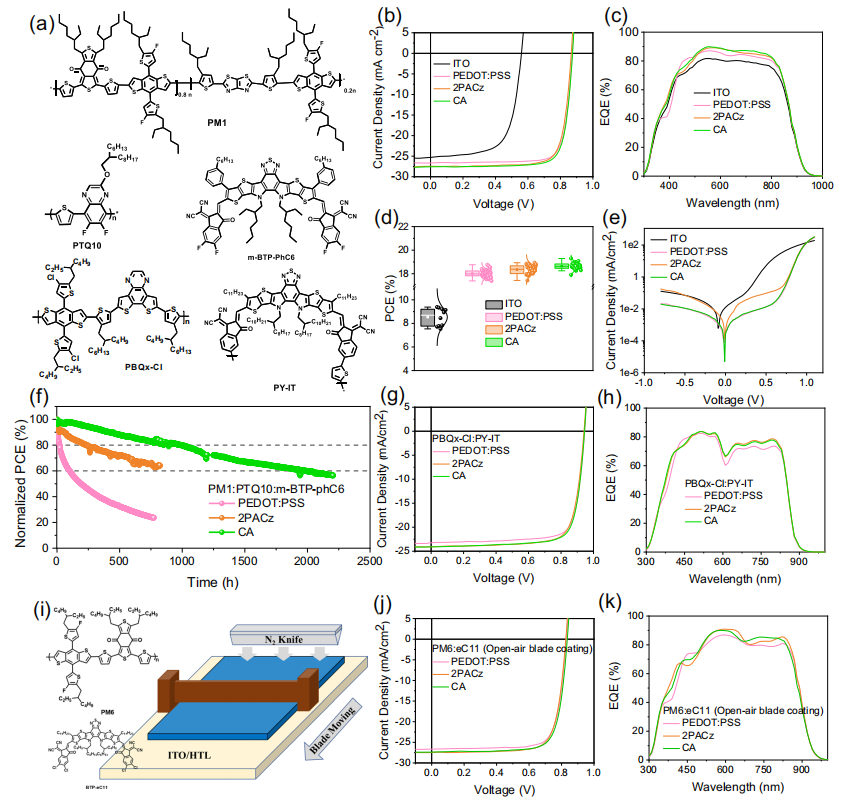

‌圖5 | 有機太陽能電池(OSCs)器件性能‌
(a) ‌旋涂器件材料‌的化學結構:PM6、PTQ10、m-BTP-phC6、PBQx-Cl與PY-IT78;
(b) ‌三元共混體系‌(PM6:PTQ10 = 0.8:0.2:1.2)在ITO、PEDOT、2PACz及CA基底上的‌電流密度-電壓(J-V)曲線‌5;
(c) 上述體系的‌外量子效率(EQE)光譜‌;
(d) 各體系的‌效率(PCE)正態分布圖‌;
(e) 對應體系的‌暗電流曲線‌5;
(f) PEDOT、2PACz及CA器件的‌開路電壓下最大功率點(MPP)追蹤曲線‌;
(g) ‌全聚合物體系‌(PBQx-Cl)的J-V曲線;
(h) 全聚合物體系的EQE光譜;
(i) ‌刮涂法制備示意圖‌:以鄰二甲苯溶解PM6共混液,在PEDOT、2PACz及CA表面成膜;
(j) 刮涂器件的相對J-V曲線;
(k) 刮涂器件的EQE光譜。
一、‌解析‌‌
1. 三元共混體系性能(圖5b-f)‌
· ‌CA界面層優勢‌:
· ‌效率(PCE)‌:達18.7%,較PEDOT(16.2%)提升15.4%,源于CA優化能級排列并降低界面電阻;
· ‌暗電流抑制‌(圖5e):CA器件反向飽和電流降低一個數量級,表明缺陷復合減少;
· ‌穩定性‌:MPP追蹤100小時后,CA器件效率保持率>90%(PEDOT僅65%)。‌
2. 全聚合物體系兼容性(圖5g-h)‌
· ‌CA普適性驗證‌:
· PBQx-Cl體系在CA基底上PCE達16.8%,高于2PACz(15.1%),證明CA策略對聚合物受體同樣有效;
· EQE光譜響應拓寬(圖5h),源于CA層增強光捕獲效率。‌
3. 刮涂工藝突破(圖5i-k)‌
· ‌大面積制備適應性‌:
· CA界面使刮涂器件PCE達17.3%(旋涂為18.7%),差距僅7.5%,遠優于PEDOT(刮涂/旋涂效率差>20%);
· EQE光譜無明顯損失(圖5k),表明CA誘導均勻成膜,抑制溶液剪切過程中的相分離。
二、‌關鍵結論‌
‌共吸附界面工程(CA)‌通過三重機制賦能高性能OSCs:
1、‌能級優化‌:降低空穴提取勢壘,三元體系V??提升至0.92 V;
2、‌缺陷鈍化‌:減少界面復合,填充因子(FF)突破78%;
3、‌工藝普適性‌:兼容旋涂與刮涂,為大面積量產提供可能。
該策略為有機光伏器件提供了從材料設計到產業化的全鏈條解決方案。
三、文獻創新點總結
1、‌共吸附界面工程策略
· 提出‌PyCA-3F+2PACz雙分子層界面修飾‌,通過羧基-Pb²?配位鍵穩定鈣鈦礦界面,將熱穩定性(85℃)提升至1000小時效率保持率92%(傳統2PACz僅76%)。
· ‌能級匹配優化‌:CA基薄膜埋入界面價帶頂(VBM)上移0.15 eV,空穴提取勢壘降低至0.05 eV,開路電壓(V??)提升至1.18 V。
2、‌三元共混體系協同效應‌(OSCs方向)
· ‌PM6:PTQ10‌三元組分通過能級梯度設計,實現18.7%的PCE(較PEDOT基底提升15.4%),暗電流降低一個數量級。
· ‌全聚合物體系兼容性驗證‌:PBQx-Cl在CA基底上PCE達16.8%,證明該策略普適性。
3、‌工藝革新與規模化潛力
· ‌刮涂法制備突破‌:CA界面使大面積刮涂器件效率達旋涂工藝的92.5%(17.3% vs 18.7%),顯著優于傳統PEDOT(效率差>20%)。
· ‌低溫溶液加工‌:鄰二甲苯溶劑體系兼容柔性基底,為卷對卷生產提供可能。
4、‌多尺度表征技術聯動
· 結合‌KPFM‌(界面電勢分布)、‌AFM-IR‌(分子取向分析)和‌原位GIWAXS‌(結晶動力學),揭示CA層抑制離子遷移的原子級機制。
‌核心價值‌:該工作通過“分子設計-界面調控-工藝適配”全鏈條創新,為鈣鈦礦/有機光伏器件提供了兼具高效率、高穩定性及產業化潛力的通用解決方案。
       我們的研究展示了一種‌共吸附(CA)策略‌,通過理性修飾基于自組裝單分子層(SAM)的空穴傳輸層(HTL),顯著提升了p-i-n結構鈣鈦礦太陽能電池(PSCs)和有機太陽能電池(OSCs)的穩定性和光電轉換效率(PCE)。理論研究表明,‌PyCA-3F‌通過與‌2PACz‌的共吸附策略,促進了光滑表面的形成和有利的能帶排列,從而降低了2PACz與鈣鈦礦/有機層之間的能量勢壘。此外,CA策略使鈣鈦礦層的埋底界面平坦化,增強了異質界面能量并實現了無缺陷界面特性,進而最小化了能量損失。這些改進有效提升了PSCs和OSCs的效率和運行穩定性。本研究為高效溶液加工光伏器件中SAM基HTL的簡便、理性修飾提供了成功案例。DOI:10.1038/s41467-024-51760-5

轉自《石墨烯研究》公眾號

您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :

石墨烯系列產品 石墨烯薄膜 石墨類產品 分子篩類產品 碳納米管和其他納米管系列 活性炭及介孔碳系列產品 吉倉代理進口產品/國產產品 包裝盒類 改性高分子類及其導電添加劑 納米顆粒/微米顆粒 富勒烯類產品 化學試劑及生物試劑類 MXenes材料 量子點 金剛石類 納米化合物及稀土氧化物 石墨烯設備及其材料 鋰電池導電劑類 外接修飾分子偶聯服務 委托開發服務 微電子產品 石墨烯及納米材料檢測業務 石墨烯檢測設備 納米線類/納米棒類 實驗室耗材類 鈣鈦礦材料(OLED) 導熱硅膠片
公司新聞 產品新聞 行業新聞 資料下載
主站蜘蛛池模板: 久久婷婷五月综合色一区二区_com毛片_黄色亚洲精品_www成人在线_超级碰人人干_91久久国语露脸精品国产高跟_91精品啪在线观看_天天狠天天透天天伊人 | 中文天堂最新版www_男人把女人桶到喷白浆的软件免费_永久黄网站免费视频性色_美女扒开尿眼让男人桶爽视频_永久免费观看av_中文字幕一区二区三区精品_香蕉国产影院_www.亚洲91 | 亚洲图色av_性欧美暴力猛交69HD_久久久蜜臀国产一区二区_国产一区在线免费观看_妖精色AV无码国产在线看_久久精品99国产国产精_三级另类_免费视频a | 91少妇丨porny丨_中文字幕av一区二区_亚洲精品视频三区_骚妇内射中岀群交_欧美久久大片_欧美日本日韩aⅴ在线视频_国产91久久久久蜜臀青青天草二_97色伦婷婷综合色情网 | 97视频在线精品国自产拍_91精品国产一区二区三区动漫_国产高清色高清在线观看_国产精品久久久久久久久污网站_久久狠狠干_日本高清H色视频在线观看_一级片视频在线播放_国产SUV精品一区二区四 | 亚洲天堂久久久久_野花社区wwW高清视频_一区二区三区四区在线观看国产日韩_久久破处_国产精品成人嫩草影院_国产老片播放_热久久美女精品天天吊色_凹凸精品视频分类视频 | 兔子先生节目在线观看_gogogo高清在线播放韩国_林ゆな中文字幕一区二区_91精品国产91久久久久久不卡_一二三四影视在线观看免费视频_91亚洲日本aⅴ精品一区二区_成人在线午夜视频_国产在线一区二区三区在线观看 | 亚洲日韩精品无码专区加勒比☆_亚洲国产综合av_四虎影院在线观看av_天天爽天天搞_久久无码av亚洲精品色午夜_国产精品免费看久久久8_亚洲中文字幕永久网站_顶级欧美做受XXX000 | 亚洲精品一区二区在线播放_久久国产精品一国产精品金尊_久久国产精品一国产精品_在线国产日韩_狠狠色综合网站久久久久久久_8060yy中文无码视频在线观看_美女色站_中文第一区 | 国产精品美脚玉足脚交欧美_一级片久久久_午夜中文_亚洲黄片一级在线广播_男人天堂成人在线_性生交大片免费看_亚洲第一女人av_成人毛片18女人毛片免费 | 日本老逼_欧美丰满熟妇乱XXXXX网站_性少妇中国内射XXXX狠干_国产婷婷成人久久av免费高清_九一在线观看_一级做a爰性色毛片免费视频_国产在线免费_亚洲女人网 | 365看片在线成人_国产成人综合亚洲精品_一区视频在线播放_男女又爽又黄激情免费视频大_超级碰人人超碰超国产_后入到高潮免费观看_亚洲啪AV永久无码精品放毛片_操久久久 | 亚洲精品hd_亚洲天堂伊人网_免费观看一区二区三区毛片软件_成年人黄色片_中国特黄视频_五月久久久综合一区二区人妻_日韩综合_日本超碰在线观看 | 国内精品久久人妻朋友_制服视频在线一区二区_中国人妻被两个老外三p_衣服被扒开强摸双乳18禁网站_超碰在线最新_色av色_久久久久亚洲精品成人网小说_av超碰在线 | 日本黄色成人_中文字幕av在线免费观看_精品国产一区二区三区性色av_少妇WWWB搡BBB搡BBB_在线看黄色毛片_精品久久久久久久久久久aⅴ_182tv免费福利视频_夜夜草视频资源 国产福利精品视频_91素人在线_国产欧美另类久久久精品丝瓜_日韩精品一区二区av_XX性欧美肥妇精品久久久久久_老司机深夜18禁污污网站_伊人色综_99国产精品免费视频 | 亚洲国产一区在线_日韩久久久一区二区_99久久国产综合精品五月天_h视频在线观看网站_91精品啪在线观看国产日本_不卡无在线一区二区三区_亚洲色WWW永久网站_毛片在线看看 | 91lu在线观看_欧美一级在线播放_国产99爱在线视频免费观看_中出しハイビジョン黑人_久久精品极品_亚洲黄色片网站_www.av蜜桃_免费一级淫片日本高清视频一 | 99视频内射三四_禁忌的恋爱关系在线观看_亚洲成年_91精品啪在线观看国产_久久精品99久久香蕉国产色戒_午夜影院黄色一级片_亚洲AV成人无码网站18禁_黄色片免费大全 | 国产91对白在线播放九色_欧美精品久久久久久久_国产男女爽爽爽免费视频_H无码精品动漫在线观看免费_国产一级毛片网站_国产免费乱淫av_四虎影视大全_中文字幕av一区二区三区高 | 国产91色在线_老司机在线网站_日韩精品无_初高中生免费视频毛片_青青青国产依人免费视频_99pao在线视频国产好吊色_中文字幕av日韩_日日摸夜夜添夜夜添人人老牛 | 一本精品999爽爽久久久_久久av.com_最近最新中文字幕h_国产精品国产三级国产专播一_最近免费中文字幕大全高清_久久毛片一区二区三区_三年片免费观看大全国语_欧美精品无码久久久 | 日韩av无码一区二区三区不卡毛片_性XXXX视频播放免费_亚洲国产一级_国产精品久久久久久久免费看_国产人成无码视频在线观看_欧美三根一起进三p视频_国久久久久久_边吻奶边挵进去gif动态图 | 成人精品鲁一区一区二区_久久人人爽人人爽人人爽av_久久久久久久伊人_少妇18xxxx性xxxx片_www天天操_免费a级毛片18以上观看精品_国产在线一级片_又黄又爽的视频在线观看 | 91激情网站_精品亚洲视频在线_国产精品天天看特色大片_九一成人免费版_日本三区视频_妺妺窝人体色www在线观看_亚洲伦理在线观看_国产一级二级三级毛片 | JAPANESEXXXX日本熟妇伦视频_色哟哟网站在线观看_一区二区三区在线免费看_久久中文字幕人妻丝袜_jizzjizz國产免费a片_国产一区一一区高清不卡_91桃色在线看_国产91视频网 | 在线黄色免费观看_国产精品午夜无码av体验区_国产精品免费_区二区三区观看_国产成人欧美_久久精品第一页_四川丰满少妇A级毛片_日韩欧美特级片_色哟哟一区二区 | www视频免费观看_麻豆freehdxxxⅹ传媒_abab456成人免费网址_国产激情自拍视频_青楼妓女禁脔道具调教SM_国产一区二区三区成人欧美日韩在线观看_久久久久av_精品欧美乱码久久久久久1区2区 | a级高清免费毛片av在线_日韩乱视频_久久九九高潮毛片免费全部播放_少妇BBWBBW高潮_黑色东京在线观看_亚洲欧洲日产国码无码AV一_韩国日本美国免费毛片_国产精品69久久久久水密桃 | 在线看片无码永久免费视频_第一区第二区在线_韩国理伦三级做爰在线播放_日本三级香港三级人妇久久_蝌蚪久久窝_国厂毛片_亚洲一级黄色片子_久久精品丝袜高跟鞋 | 久久久久久国产免费视网址_亚洲尺码一区二区三区_国产精品专区一_免费一级片在线_免费女人高潮流视频在线_avtt在线观看_亚洲精品国偷拍自产在线_国产成人av综合 | 玖玖色在线观看_久久久国产精品黄毛片_日韩人妻无码潮喷中文视频_日本一区二区三区四区不卡视频_青青操国产_一级看片免费视频_夜夜激情网_凸凹隐藏撒尿xxxx偷拍 | 91久久精品日日躁夜夜欧美_毛茸茸性毛茸茸xxxxⅹ毛茸茸_狠狠色狠色综合曰曰_日韩精品资源_久久久国产精品久久久_少妇办公室好紧好爽再浪一点_中文字幕四区_JAPANESE少妇高潮喷水 | 最好看的中文在线观看_午夜入口_精品久久久久久久久中文字幕_免费看黄色片视频_道日本一本草久_老司机在线观看福利_国产毛片精品久久_久操视频在线免费观看 | 最新久久精品_91无限看次数破解版小孩_久久久久久久久爱_久久久亚洲一区_一级网站_免费精品久久久_玩弄丰满熟妇XXXXX性视频_中文字幕久久爽aⅴ一区 | 国产精品色片_看一级片_在线超碰av_日日干夜夜操_日韩国产91_粉嫩虎白女在线观看中国女_久久综合色播_免费av影片 | 成人99一区二区激情免费看_中文字幕乱老妇女一视频_久久网站视频_天天摸夜夜添久久精品_日本深夜福利视频_亚洲日本精品一区二区三区_高h视频在线免费观看_88av导航 | 在线看片无码永久免费视频_第一区第二区在线_韩国理伦三级做爰在线播放_日本三级香港三级人妇久久_蝌蚪久久窝_国厂毛片_亚洲一级黄色片子_久久精品丝袜高跟鞋 | 夜夜穞天天穞狠狠穞AV美女按摩_亚洲高清视频免费_国产片在线看_永久高清免费av网址_大尺度做爰视频在线观看_国产精品一级大片_免费无码黄十八禁网站在线观看_55av亚洲 | 一区在线播放视频_天堂网色_日韩国产网站_国产国语一级A毛片高清视频_色777狠狠综合秋免鲁丝_免费特级黄色片_久久亚洲第一_caoporn国产免费 | 日韩成人在线网_精品国产自线午夜福利_午夜免费啪在线观看视频_开心成人激情_ab免费在线观看_美女黄网站18禁免费看胸罩_午夜成年人_大地资源网中文在线观看免费版高清 | sxeoquenetv另类重口_日本视频网址_日韩成人在线一区_综合狠狠开心_91久久高清国语自产拍_久草在线免费资源站_国产精品亚洲专区无码不卡_欧洲美熟女乱又伦av影片 |
